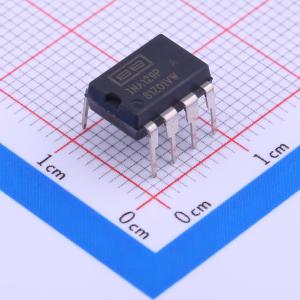

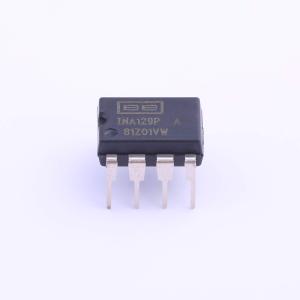

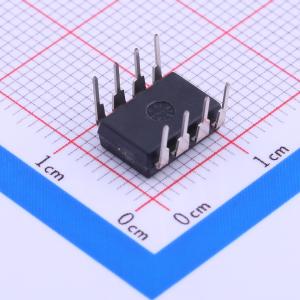

温馨提醒：图片仅供参考，商品以实物为准

INA129PA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA129 精密低功耗仪器放大器
品牌名称: TI(德州仪器)
商品型号: INA129PA
商品编号: C94788
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.5克(g)

商品参数

商品概述

INA128 和 INA129 是低功耗、通用型仪表放大器，具有出色的精度。通用的三运放设计和小巧的尺寸使这些放大器适用于广泛的应用场景。电流反馈输入电路即使在高增益下也能提供宽带宽（增益 G = 100 时为 200 kHz）。单个外部电阻即可设置 1 至 10,000 的任意增益。INA128 采用行业标准的增益方程；INA129 的增益方程与 AD620 兼容。 INA12x 经过激光微调，具有极低的失调电压（50 μV）、漂移（0.5 μV/℃）和高共模抑制比（增益 G ≥ 100 时为 120 dB）。INA12x 可在低至 ±2.25 V 的电源电压下工作，静态电流仅为 700 μA，非常适合电池供电系统。内部输入保护可承受高达 ±40 V 的电压而不损坏。 INA12x 提供 8 引脚塑料 DIP 和 SO - 8 表面贴装封装，工作温度范围为 -40℃ 至 +85℃。INA128 还有双路配置的 INA2128 可供选择。

商品特性

低失调电压：最大 50 μV
低漂移：最大 0.5 μV/℃
低输入偏置电流：最大 5 nA
高共模抑制比：最小 120 dB
输入可承受 ±40 V 保护
宽电源电压范围：±2.25 V 至 ±18 V
低静态电流：700 μA
8 引脚塑料 DIP、SO - 8 封装

应用领域

电桥放大器
热电偶放大器
RTD 传感器放大器
医疗仪器
数据采集

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	120dB
	输入偏置电流(Ib)	5nA
	输入失调电压(Vos)	50uV
	增益带宽积(GBP)	-

	属性	参数值
	压摆率(SR)	20V/us
	输出电流	6mA
	静态电流(Iq)	700uA
	输入失调电压温漂(Vos TC)	500nV/℃
	工作温度	-40℃~+85℃
