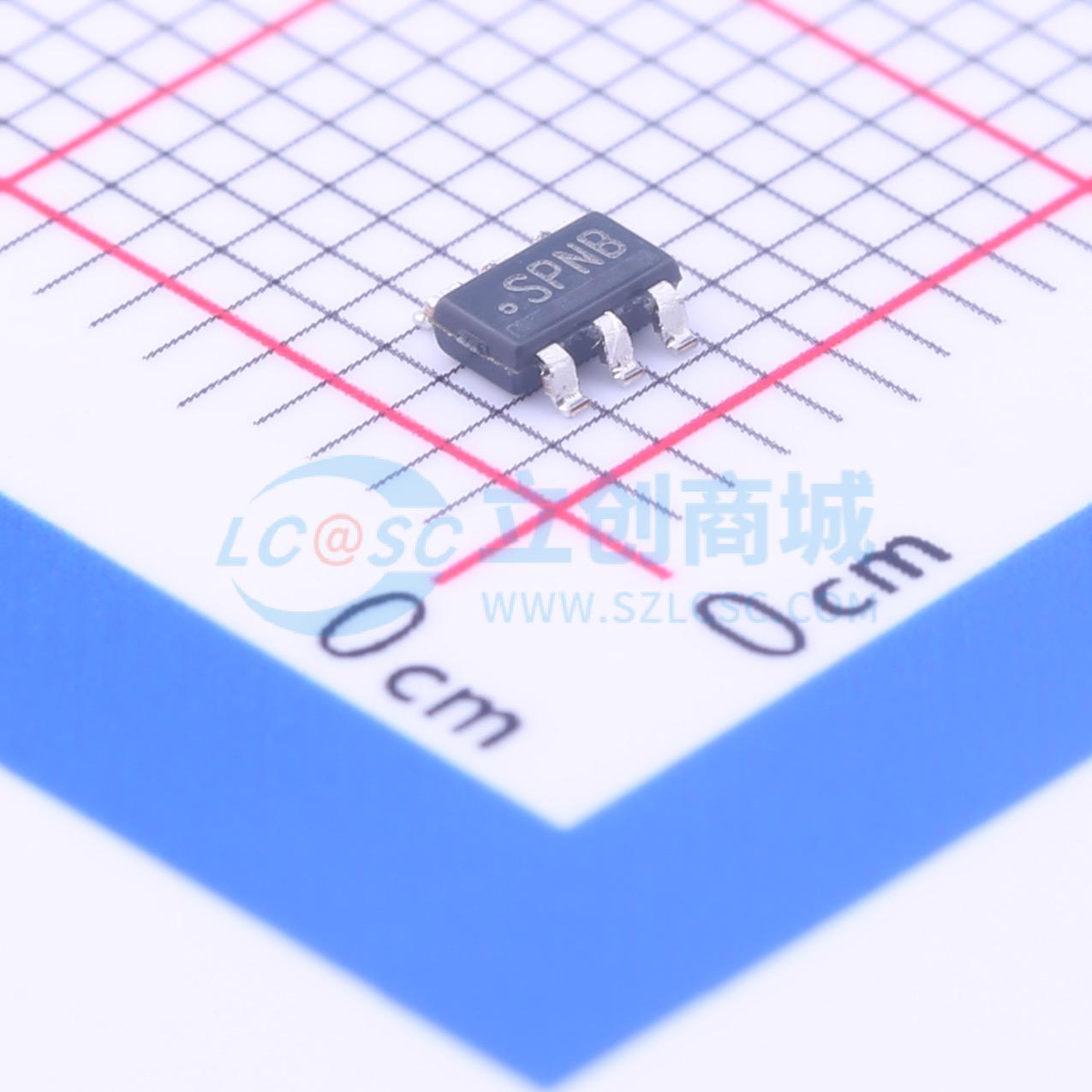

温馨提醒：图片仅供参考，商品以实物为准

LM3405XMK/NOPB

输出1A 降压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3405 用于驱动 LED 的 1.6MHz、1A 恒定电流降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM3405XMK/NOPB
商品编号: C94835
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LM3405是一款1A恒流降压型LED驱动器，旨在为驱动高功率LED提供一种简单、高效的解决方案。它采用0.205V参考电压反馈控制，以最大限度地降低功耗，通过一个外部电阻可根据需要设置驱动各种类型LED的电流。开关频率内部设定为1.6MHz，允许使用小型表面贴装电感和电容。LM3405采用电流模式控制和内部补偿，使用方便，可在广泛的工作条件下实现可预测的高性能调节。该器件的最大输入电压为15V，能以1A正向电流驱动多达3个串联的高亮度LED，单个LED的正向电压约为3.7V。其他特性包括用户可访问的EN/DIM引脚，用于LED的使能和PWM调光、热关断、逐周期电流限制和过流保护。

商品特性

输入电压（VIN）工作范围为3V至15V
可在1A电流下驱动多达5个串联的高亮度LED
超薄SOT - 6封装
1.6MHz开关频率
用于LED使能和PWM调光的EN/DIM输入
300mΩ NMOS开关
当VIN = 5V时，关断电流为40nA
内部补偿的电流模式控制
逐周期电流限制
输入电压欠压锁定（UVLO）
过流保护
热关断

应用领域

LED驱动器
恒流源
工业照明
LED手电筒

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~15V
	开关频率	1.6MHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	1A
	调光	PWM
	特性	过温保护(OTP)；过流保护(OCP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
