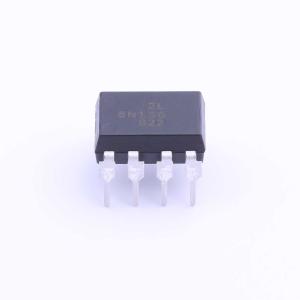

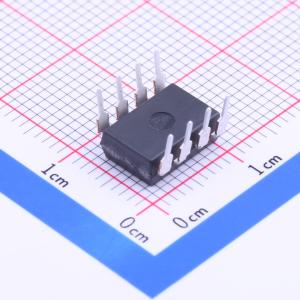

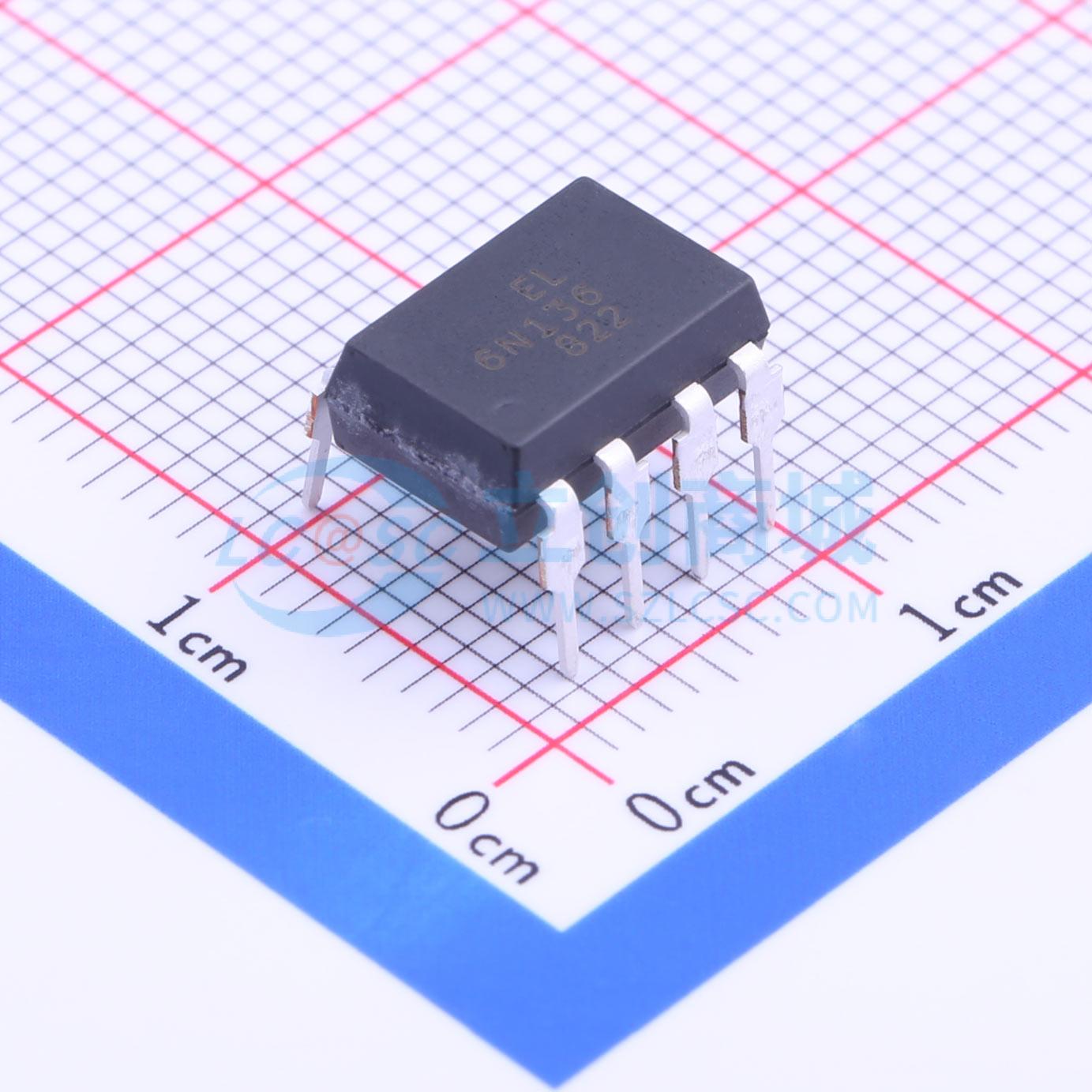

6N136
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6N135、6N136、ICPL4502和ICPL4503器件均由一个红外发光二极管和一个高速光电探测器晶体管光耦合组成。光电二极管偏置和输出晶体管集电极采用独立连接，通过减小输入晶体管的基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了几个数量级。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- 6N136
- 商品编号
- C94861
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.844克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~15V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 19% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 1us | |
| 传播延迟 tpHL | 1us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
