HT6819

HT6819是一款内部集成32阶数字音量控制以及防削顶失真功能且具有超低EMI、防削顶失真功能的立体声免输出滤波器D类音频功率放大器，在电源电压5V、THD+N = 10%、4Ω负载的条件下，输出高达3.3W的功率，在各类音频终端应用中维持高效率并提供AB类放大器高保真、低噪声的性能。

AROC辐射和传导干扰抑制电路使HT6819具有优异的全带宽低辐射性能，在不加辅助滤波设计、输出喇叭线长20cm时的辐射水平远在FCC Part15 Class B标准之下。

HT6819的防削顶失真功能可检测并抑制由于音乐、语音信号幅度过大或电池电压下降所引起的输出削顶失真（破音），显著提高音质，创造舒适的听音享受，并保护扬声器免受过载损坏。通过在ACRC端外接不同电阻电容值，可灵活设置放大器的音质和输出功率；同时芯片提供了ACF Off模式。

HT6819输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

此外，HT6819内置的关断功能使待机电流最小化，还集成了静音功能、左右声道独立关断、扬声器输出端过流保护、片内过温保护和欠压异常保护等功能；采用无铅TSSOP - 20封装形式。

• 降低了内阻和热耗的EDMA专利技术，极大提升了输出功率和产品可靠性
• Po = 3.3W (VDD = 5.0V, RL = 4Ω, THD + N = 10%)；Po = 1.7W (VDD = 3.6V, RL = 4Ω, THD + N = 10%)
• 优异的全带宽EMI抑制性能
  • 独创的主动边沿控制专利 (AROC, Active edge Ringing and Overshoot Control circuitry)
  • 辐射水平远在FCC Part15 Class B标准之下
  • 对系统中不同频段无线通信敏感模块无干扰，如FM、CMMB、GSM、CDMA和Bluetooth等
  • 减小了辐射和传导干扰，降低了系统设计难度
• 32阶数字音量控制（DVC）
• 高保真，THD + N = 0.15% (RL = 4Ω, P0 = 1W, f = 1kHz)
• 全低噪应用，高信噪比
• 防削顶失真功能(Anti - Clipping Function, ACF)
• 卓越的“咔嗒 - 噼噗”(Click - Pop)噪声抑制性能
• 低关断电流：0.01μA
• 免滤波器数字调制，直接驱动扬声器
• 独立声道关断，静音功能
• 过流、过热、欠压异常保护功能

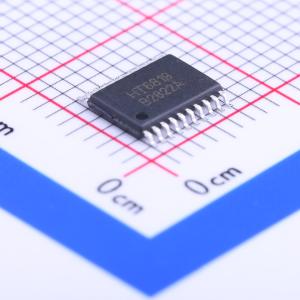

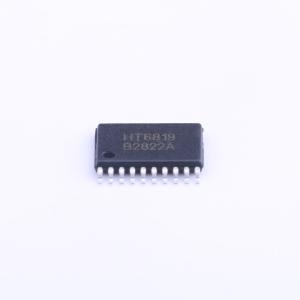

• 无铅封装，TSSOP - 20

• 蓝牙音箱，便携式音箱，USB音箱，FM插卡式音箱
• MP3/MP4扩展坞
• 便携式游戏机，数码相框
• 手机，笔记本电脑
• 小尺寸LCD电视/监视器
