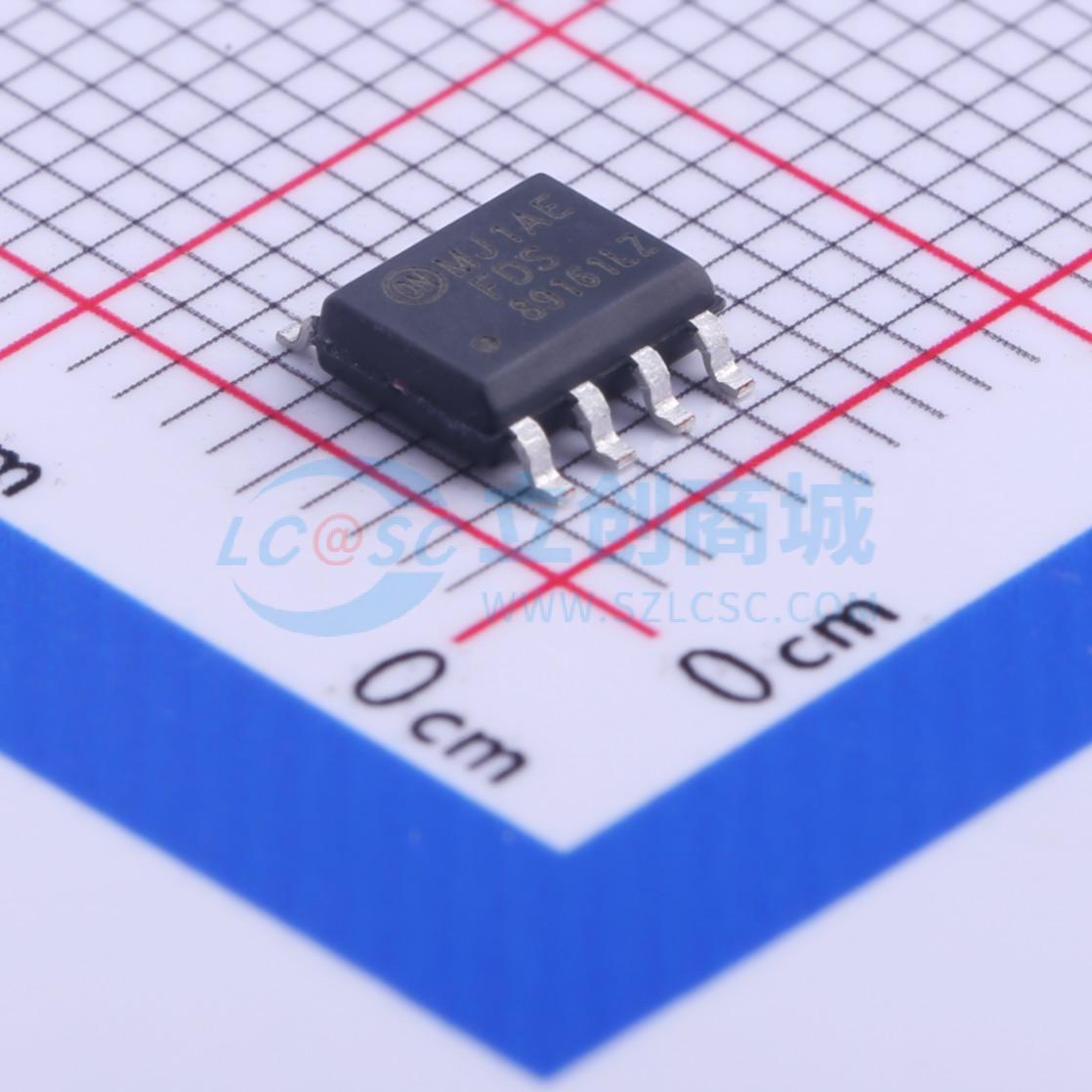

FDS89161LZ实物图

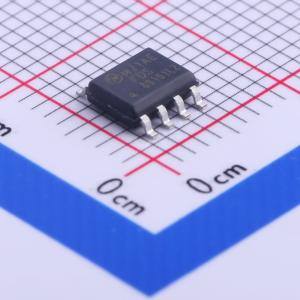

  • FDS89161LZ商品缩略图

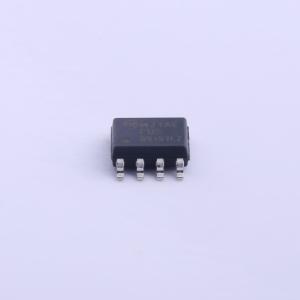

  • FDS89161LZ商品缩略图

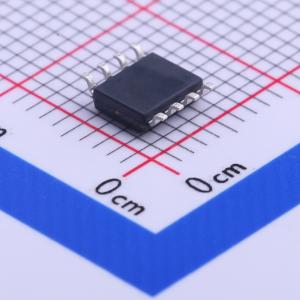

  • FDS89161LZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDS89161LZ

2个N沟道 耐压:100V 电流:2.7A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
此 N 沟道逻辑电平 MOSFET 使用先进的 PowerTrench 工艺生产,特别适用于最大程度降低导通电阻,同时保持卓越的开关性能。增加了 G-S 齐纳以提高 ESD 电压水平。
品牌名称
onsemi(安森美)
商品型号
FDS89161LZ
商品编号
C95003
商品封装
SO-8​
包装方式
编带
商品毛重
0.207克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)2.7A
导通电阻(RDS(on))105mΩ@10V,2.7A
耗散功率(Pd)1.6W
属性参数值
阈值电压(Vgs(th))2.2V
栅极电荷量(Qg)5.3nC@10V
输入电容(Ciss)302pF
反向传输电容(Crss)4pF@50V
工作温度-55℃~+150℃

商品概述

这款N沟道逻辑电平MOSFET采用仙童半导体公司先进的PowerTrench工艺制造,该工艺融入了屏蔽栅技术。此工艺针对导通电阻进行了优化,同时保持了卓越的开关性能。添加了G-S齐纳二极管以提高ESD电压等级。

商品特性

  • 屏蔽栅MOSFET技术
  • VGS = 10 V、ID = 2.7 A时,最大rDS(on) = 105 mΩ
  • VGS = 4.5 V、ID = 2.1 A时,最大rDS(on) = 160 mΩ
  • 高性能沟槽技术,实现极低的rDS(on)
  • 广泛使用的表面贴装封装,具备高功率和大电流处理能力
  • 典型CDM ESD保护等级 >2 KV
  • 100%进行UI L测试
  • 符合RoHS标准

应用领域

  • DC-DC转换
