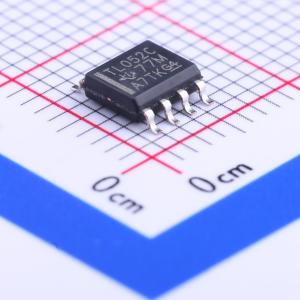

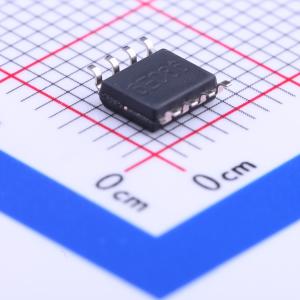

TL052CDR

JFET输入运算放大器TL05x系列相较于BiFET运算放大器TLO7x和TLO8x系列，改善了直流和交流特性。片上齐纳微调失调电压可实现低至1.5 mV（TL051A）的精度等级，从而在直流耦合应用中实现更高的精度。改进的BiFET工艺和优化的设计还能在不增加功耗的情况下提高带宽和压摆率。TLO5x器件与TLO7x和TLO8x引脚兼容，可用于升级现有电路或在新设计中实现最佳性能。

BiFET运算放大器具有JFET输入晶体管固有的更高输入阻抗，同时不牺牲与双极放大器相关的输出驱动能力。这使其更适合与高阻抗传感器或极低电平交流信号接口。与具有可比功耗的双极或CMOS器件相比，它们还具有更好的交流响应特性。

TL05x系列的设计旨在比TL08x提供更高的精度和更好的交流响应，同时具备TL07x的低本底噪声。需要显著更快的交流响应或确保更低噪声的设计人员应考虑Excalibur TLE208x和TLE207x系列BiFET运算放大器。

由于BiFET运算放大器设计用于双电源供电，因此在单电源供电时，必须注意共模输入电压限制和输出摆幅。需要对输入信号进行直流偏置，并且负载应端接至电源中点的虚拟地节点。在单电源供电下使用BiFET放大器时，TLE2426集成虚拟地发生器非常有用。

TL05x在±15 V和±5 V下进行了全面的规格测试。对于低压和/或单电源系统中的应用，建议使用LinCMOS系列运算放大器（TLC前缀）。从BiFET放大器转换为CMOS放大器时，应特别注意压摆率和带宽要求，以及输出负载。
