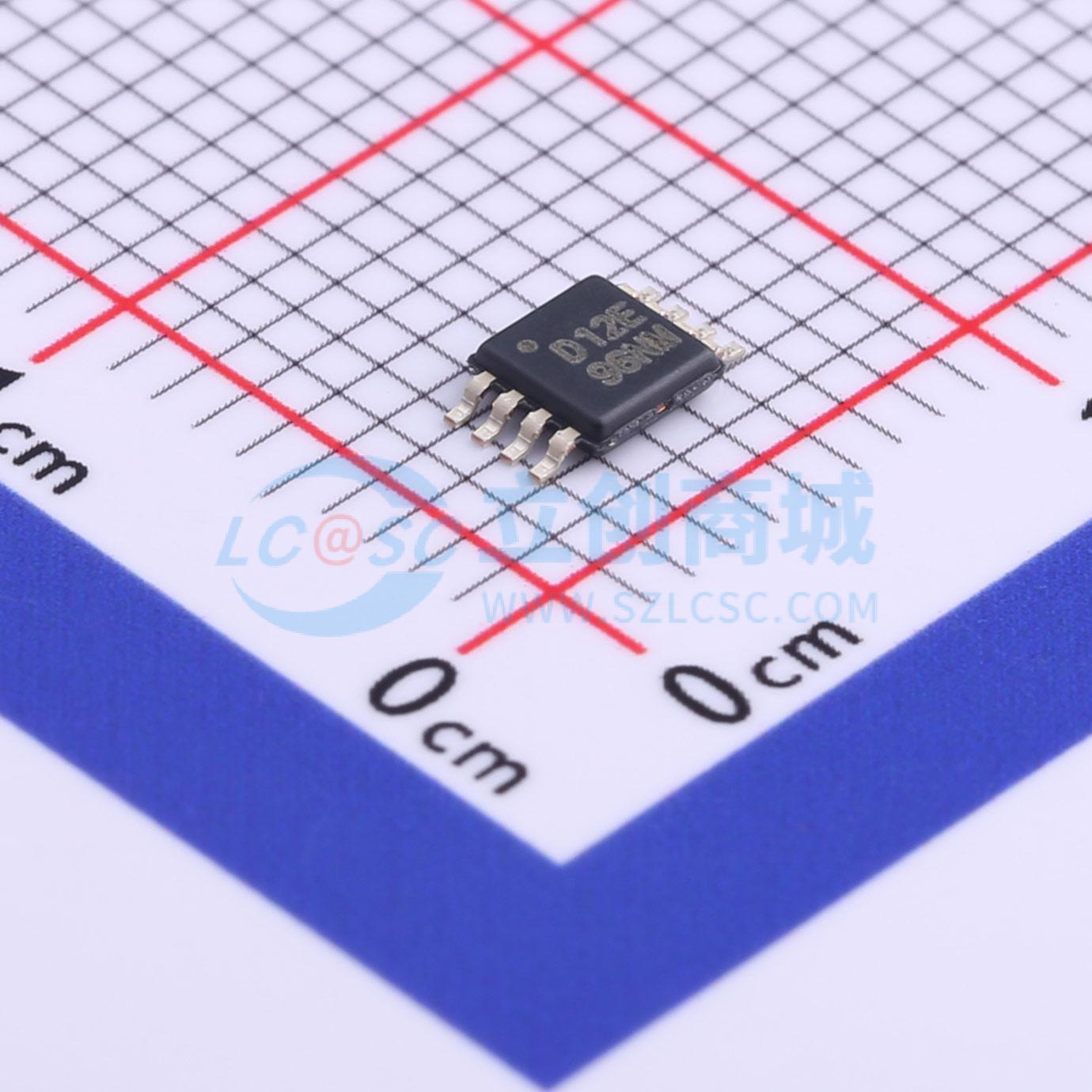

温馨提醒：图片仅供参考，商品以实物为准

DAC7512E/2K5

低功耗、轨到轨输出、12位串行输入数模转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DAC7512 低功耗轨至轨输出 12 位串行输入 DAC
品牌名称: TI(德州仪器)
商品型号: DAC7512E/2K5
商品编号: C95050
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

DAC7512是一款低功耗、单通道、12位缓冲电压输出数模转换器（DAC）。其片上精密输出放大器可实现轨到轨输出摆幅。DAC7512采用通用三线串行接口，时钟速率最高可达30MHz，兼容标准SPI、QSPI、Microwire和DSP接口。DAC7512的参考源来自电源，可获得尽可能宽的输出动态范围。DAC7512集成了上电复位电路，确保DAC输出上电至0V并保持该状态，直到对器件执行有效写入操作。DAC7512包含断电功能，可通过串行接口访问，可将器件的电流消耗降至5V下50nA。该器件正常工作时的低功耗特性使其非常适合便携式电池供电设备。5V下功耗为0.7mW，断电模式下降至1μW。DAC7512提供SOT23-6封装和MSOP-8封装。

商品特性

微功耗运行:5V下电流为135μA
断电模式:5V下电流为200nA，3V下为50nA
电源电压范围:+2.7V 至 +5.5V
设计保证单调性测试合格
上电复位输出至0V
三种断电功能
低功耗串行接口，带施密特触发输入
片上输出缓冲放大器，支持轨到轨运行
同步中断功能
提供SOT23-6和MSOP-8封装

应用领域

便携式电池供电仪器仪表
数字增益与失调调整
可编程电压和电流源

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	12
	通道数	1
	接口类型	MICROWIRE；SPI
	工作电压	2.7V~5.5V
	建立时间	5ns

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	8LSB
	工作温度	-40℃~+105℃
	更新速率	-
	功能特性	集成缓冲器；掉电模式；上电复位
	静态电流	135uA
