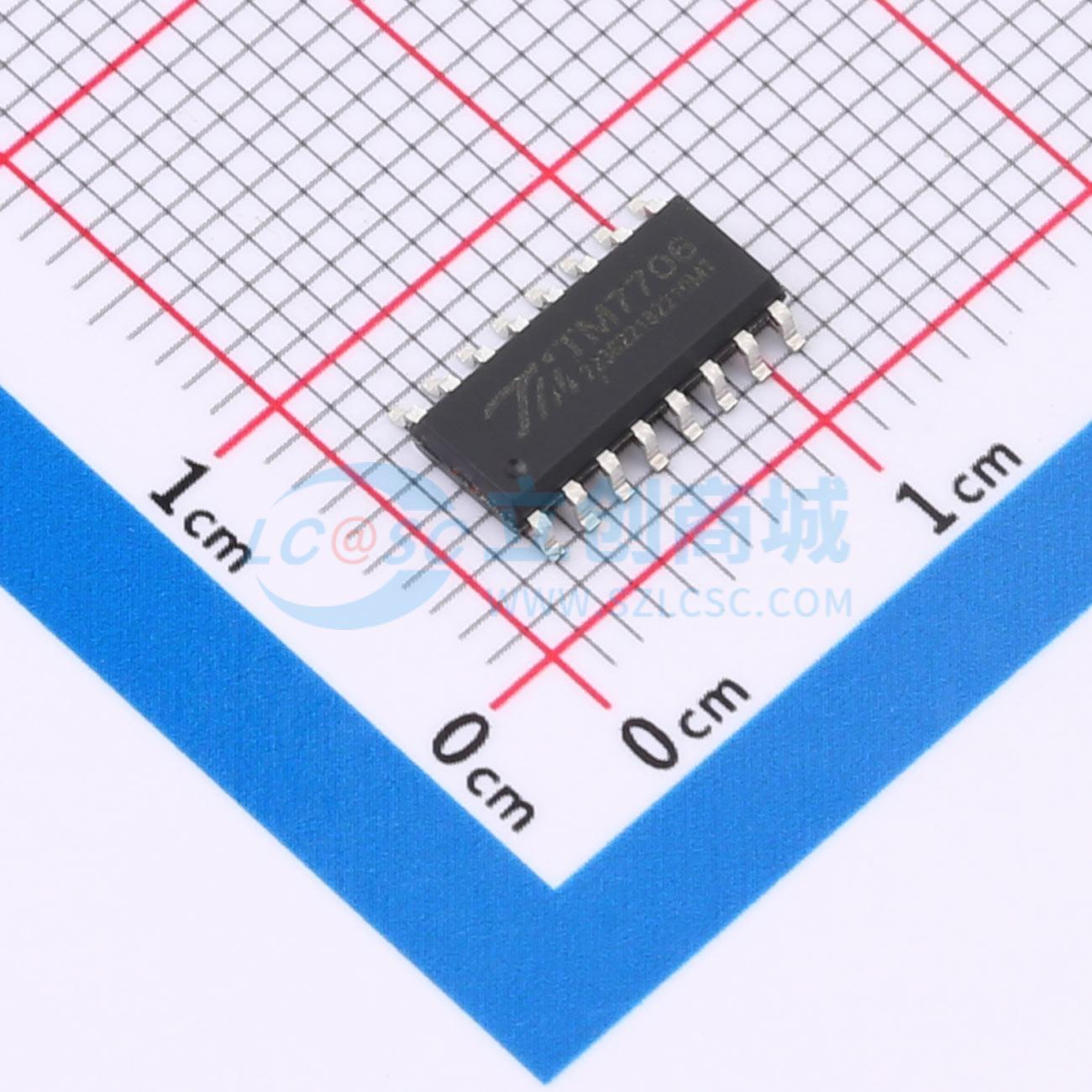

温馨提醒：图片仅供参考，商品以实物为准

TM7706

16位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM7706是一款应用于低频测量的2/3通道模拟前端。该器件可以接受来自传感器的低电平输入信号，然后产生串行数字输出。利用Σ-Δ转换技术实现了16位无丢失代码性能。
品牌名称: TM(天微)
商品型号: TM7706
商品编号: C95068
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.28克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	2.4576MHz；500kHz~5MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	100Hz；20Hz；50Hz；60Hz；25Hz；200Hz；250Hz；500Hz

商品概述

TM7706 是应用于低频测量的2/3 通道的模拟前端。该器件可以接受直接来自传感器的低电平的输入信号，然后产生串行的数字输出。利用Σ-Δ 转换技术实现了16 位无丢失代码性能。选定的输入信号被送到一个基于模拟调制器的增益可编程专用前端。片内数字滤波器处理调制器的输出信号。通过片内控制寄存器可调节滤波器的截止点和输出更新速率，从而对数字滤波器的第一个陷波进行编程。 TM7706 只需2.7~3.3V 或4.75~5.25V 单电源。TM7706 是3 通道伪差分模拟输入，有一个差分基准输入。当电源电压为5V、基准电压为2.5V 时，这二种器件都可将输入信号范围从0~+20mV 到0~+2.5V 的信号进行处理。还可处理±20mV~±2.5V 的双极性输入信号，对于TM7706 是COMMON 输入端为参考点。当电源电压为3V、基准电压为1.225V 时，可处理0~+10mV 到0~+1.225V 的单极性输入信号，它的双极性输入信号范围是±10mV 到±1.225V。因此，TM7706 可以实现2/3 通道系统所有信号的调理和转换。 TM7706 是用于智能系统、微控制器系统和基于DSP 系统的理想产品。其串行接口可配置为三线接口。增益值、信号极性以及更新速率的选择可用串行输入口由软件来配置。该器件还包括自校准和系统校准选项，以消除器件本身或系统的增益和偏移误差。 CMOS 结构确保器件具有极低功耗，掉电模式减少等待时的功耗至20μA（典型值）。TM7706 采用16 脚塑料双列直插（DIP）和16 脚宽体SOIC 封装和16 脚TSSOP 封装。

商品特性

3 个伪差分输入通道的ADC
16 位无丢失代码
0.003%非线性
可编程增益前端，增益：1～128
三线串行接口
有对模拟输入缓冲的能力
2.7~3.3V 或4.75~5.25V 工作电压
3V 电压时，最大功耗为1mW
等待电流的最大值为8μA
16 脚DIP、SOIC 和TSSOP 封装

应用领域

智能系统
微控制器系统
基于DSP 系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	通道数	3
	工作电压	4.75V~5.25V；2.7V~3.3V
	接口类型	串行
	差分输入	是
	工作温度	-40℃~+85℃
