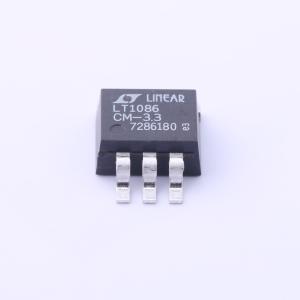

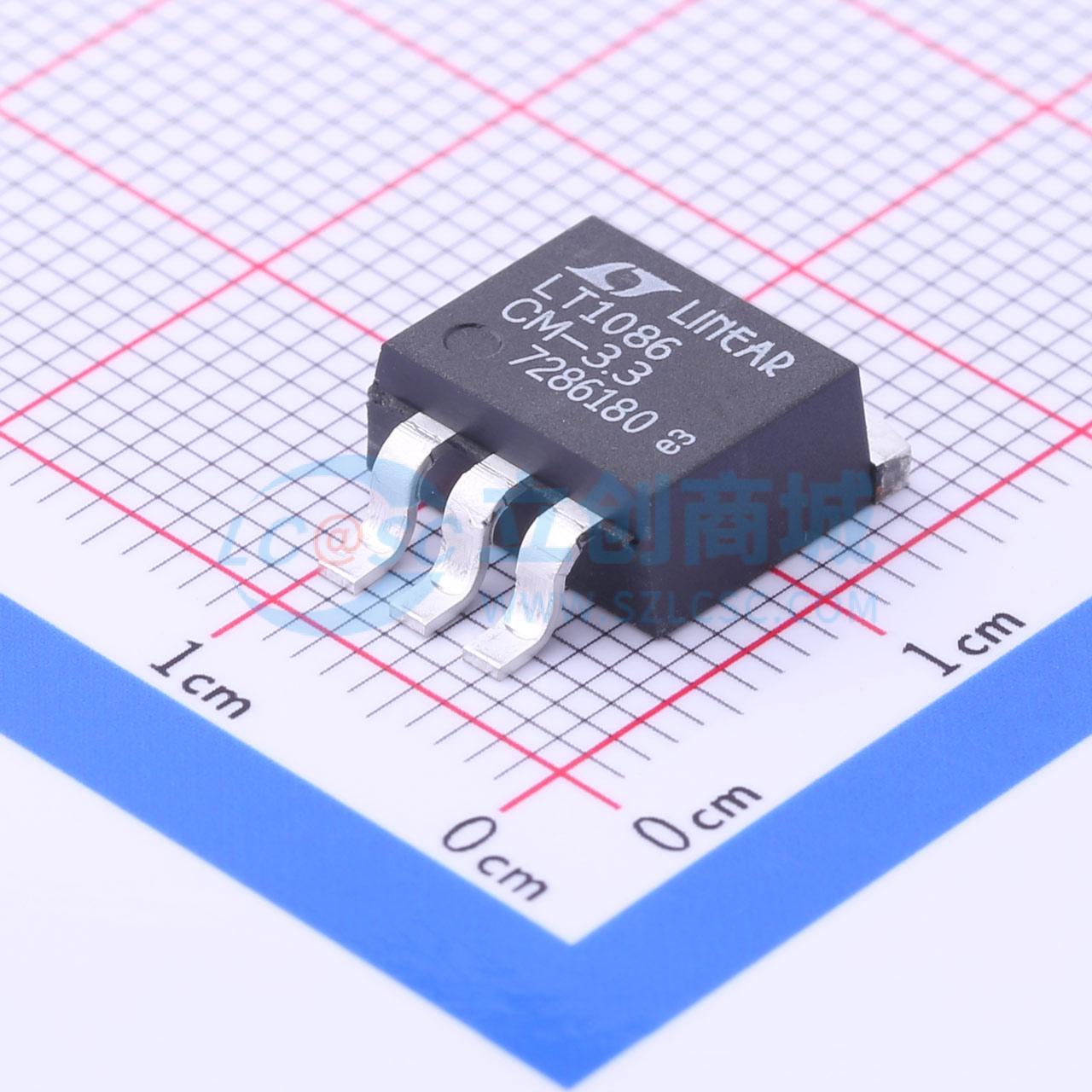

LT1086CM-3.3#TRPBF

1.5A、可调及固定 2.85V、3.3V、3.6V、5V、12V 低压差正稳压器

品牌名称: ADI(亚德诺)
商品型号: LT1086CM-3.3#TRPBF
商品编号: C95015
商品封装: DDPAK-3
包装方式: 管装
商品毛重: 1.5克(g)

商品参数

商品概述

LT1086设计用于提供高达1.5A的输出电流。所有内部电路设计为在低至1V的输入 - 输出压差下工作，并且压差电压已根据负载电流进行了完整的规格定义。在多个工作点保证压差，在最大输出电流时最大压差为1.5V。在较低负载电流下，压差会降低。片上微调可将基准/输出电压调整至1%。限流功能也经过微调，可最大程度降低过载情况下稳压器和电源电路的压力。 LT1086与旧款三端可调稳压器引脚兼容。这些器件需要一个最小为10μF的输出电容。 LT1086具有出色的线性和负载调节规格，即使在1.5A的最大负载电流下，纹波抑制比也超过75dB。LT1086采用浮动架构，具有复合NPN输出级。所有静态电流和输出级的驱动电流都流向负载，从而提高了效率。 LT1086提供3引脚TO - 220封装和节省空间的3引脚DD表面贴装封装。

商品特性

三端可调或固定
2.85V、3.3V、3.6V、5V、12V
输出电流1.5A（LT1086H为0.5A）
最低1V压差下工作
多电流水平下保证压差电压
线性调节率：0.015%
负载调节率：0.1%
100%热限功能测试
纹波抑制比 > 75dB
提供3引脚TO - 220和3引脚DD封装

应用领域

SCSI - 2有源终端器
高效线性稳压器
开关电源后置稳压器
恒流稳压器
电池充电器
微处理器电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(750个/管，最小起订量 1500 个)

个

起订量：1500 个750个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	3.3V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	72dB@(120Hz)

	属性	参数值
	压差	1.3V@(1.5A)
	静态电流(Iq)	5mA
	特性	过流保护；过热保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
