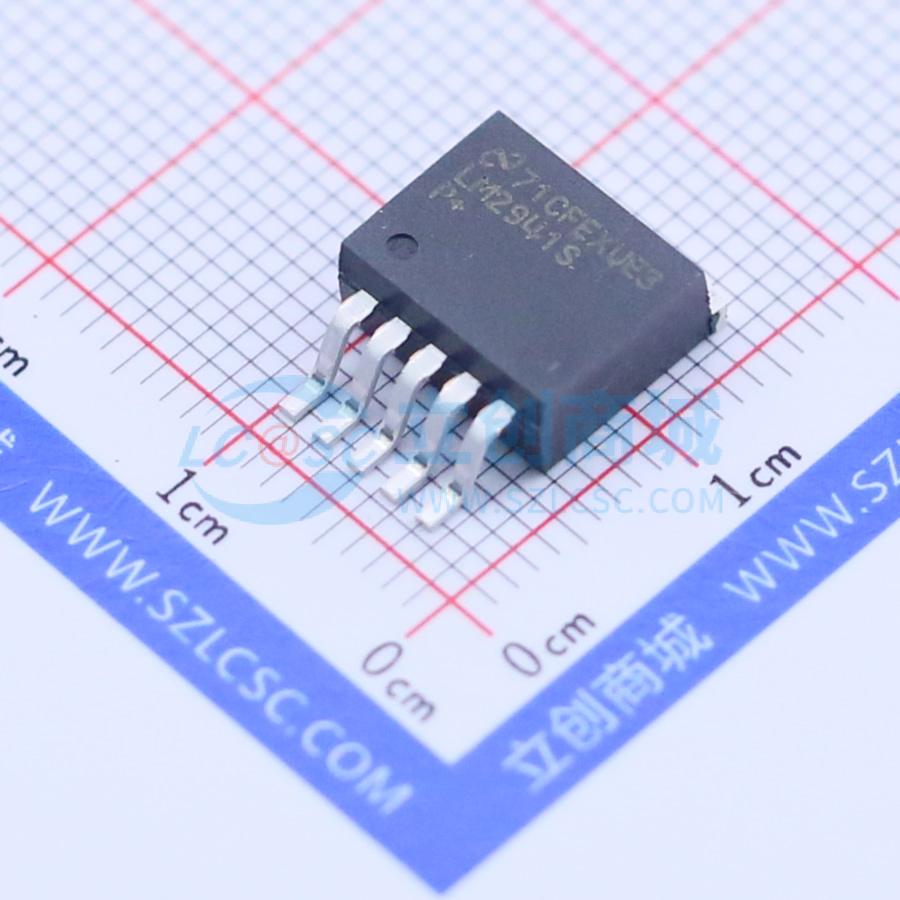

温馨提醒：图片仅供参考，商品以实物为准
LM2941SX/NOPB
具有使能功能的 1A、26V、高 PSRR、可调节低压降稳压器，-40°C°C 至 +125°C 工作温度范围
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2941 具有使能功能的 1A、26V、高 PSRR、可调节低压降稳压器，-40°C°C 至 +125°C 工作温度范围
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2941SX/NOPB
- 商品编号
- C95046
- 商品封装
- DDPAK-5(TO-263-5)
- 包装方式
- 编带
- 商品毛重
- 2.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 26V | |
| 输出电压 | 5V~20V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 500mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 带使能；过压保护；过热保护；过流保护；短路保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM2941正电压稳压器能够提供1 A的输出电流，在整个温度范围内，典型压差为0.5 V，最大压差为1 V。此外，该稳压器还集成了静态电流降低电路，当输入电压与输出电压之间的压差超过约3 V时，该电路可降低接地引脚电流。因此，在输出电流为1 A、输入 - 输出压差为5 V的情况下，静态电流仅为30 mA。只有当稳压器处于压差模式（V_IN - V_OUT ≤ 3 V）时，静态电流才会较高。 LM2941专为车辆应用而设计，所有稳压电路均能防止电池反接或双电池跨接。在出现线路瞬变（如负载突降，此时输入电压可能会瞬间超过规定的最大工作电压）时，稳压器将自动关闭，以保护内部电路和负载。此外，该稳压器还具备常见的保护功能，如短路保护和热过载保护。
商品特性
- 输入电压（V_IN）工作范围：6 V至26 V
- 输出电压可在5 V至20 V范围内调节
- 输出电流（I_OUT）为1 A时，典型压差为0.5 V
- 输出电流超过1 A
- 微调参考电压
- 电池反接保护
- 内部短路电流限制
- 镜像插入保护
- 通过P+产品增强测试
- 与TTL、CMOS兼容的ON/OFF开关
- WSON节省空间封装
应用领域
- 工业领域
- 汽车领域
