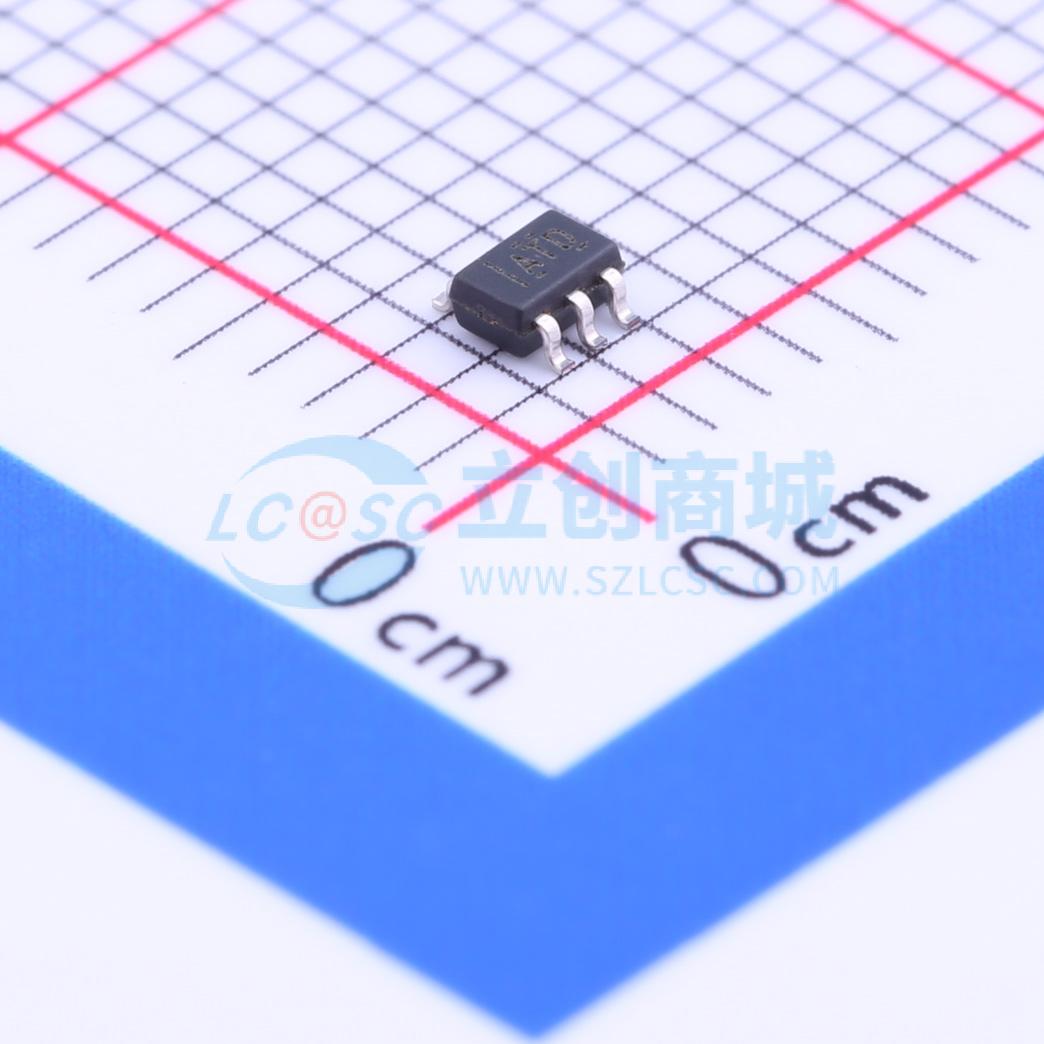

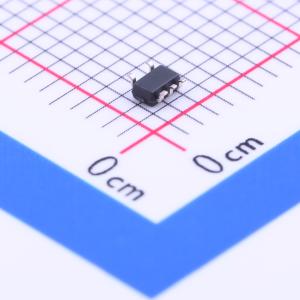

TPS79718DCKT

具有电源正常指示功能的 50mA、超低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS797 具有电源正常输出的超低 IQ、50mA LDO 线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS79718DCKT
商品编号: C99264
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS797xx系列低压差稳压器（LDO）具备低压差和微功耗运行的优势。该器件搭配任何大于0.47 μF的电容都能保持稳定。因此，由于采用了小型化封装和可能较小的输出电容，该器件的应用所需的电路板空间非常小。此外，该系列还集成了一个漏极开路、高电平有效的电源正常（PG）输出。TPS797xx系列旨在用于基于微控制器的电池供电应用，其低压差和微功耗运行特性可显著延长系统电池的使用寿命。小型化封装可最大限度减少电路板空间的占用。当施加的电压超过最小输入电压时，该器件启动。常用的PNP传输晶体管已被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，因此压差非常低（典型情况下，负载电流为10 mA时为105 mV），且与负载电流成正比。静态电流极低（典型值为1.2 μA），并且在整个输出负载电流范围（0 mA至50 mA）内保持稳定。当通过上拉电阻进行正确配置时，PG输出可实现上电复位或低电量指示功能。

商品特性

50 mA低压差稳压器
10 mA时静态电流超低，仅1.2 μA
5引脚SC70（DCK）封装
集成电源正常输出
搭配任何大于0.47 μF的电容都能保持稳定
10 mA时典型压差为105 mV
过流限制
工作结温范围为 -40°C至85°C

应用领域

电池供电的微控制器和微处理器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	50mA
	电源纹波抑制比(PSRR)	50dB@(100Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	1.2uA
	噪声	600uVrms
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+85℃@(Tj)
	输出极性	正极
	输出通道数	1
