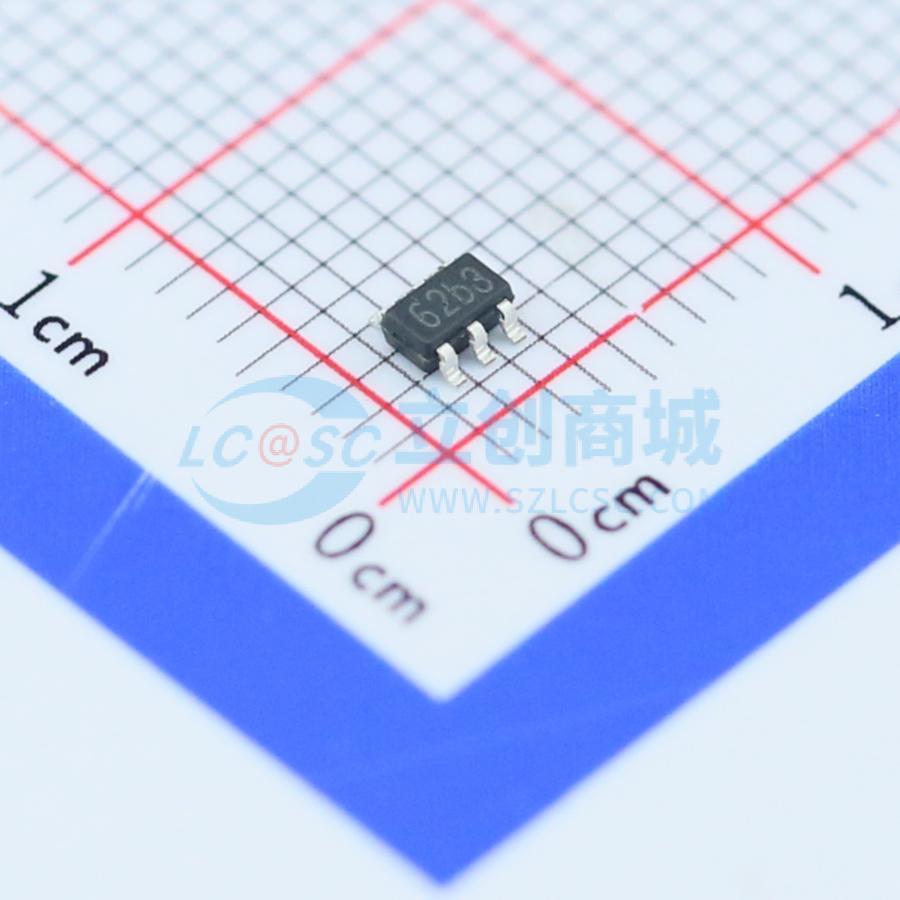

温馨提醒：图片仅供参考，商品以实物为准
TP4062
单节锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 500mA 线性锂离子电池充电IC
- 品牌名称
- TOPPOWER(南京拓微)
- 商品型号
- TP4062
- 商品编号
- C99291
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~9V | |
| 最大充电电流 | 600mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 50uA |
商品概述
TP4062是一款适用于电子烟解决方案的完整单节锂离子电池充电器，具备正负极反接保护功能，充电电流更大，可达600mA，且电流一致性更稳定。它采用恒流/恒压线性控制、SOT封装，外部元件较少，使TP4062成为便携式应用的理想选择。 由于采用内部PMOSFET架构和防反充电电路，无需外部检测电阻和隔离二极管。热反馈可自动调整充电电流，以在高功率运行或高环境温度条件下限制芯片温度。满充电压固定为4.2V，充电电流可通过电阻进行外部设置。当充电进入恒压阶段时，充电电流将自动减小。当充电电流降至设定值的1/10时，指示灯可指示充满状态，但充电电流将处于浮充状态，直至电池完全充至4.2V。 当移除输入电压（交流适配器或USB电源）时，TP4062自动进入低电流状态，电池漏电流低于2uA。TP4062的其他特性包括充电电流监测、欠压锁定，以及两个用于指示充电结束和输入电压连接的状态引脚。
商品特性
- 锂电池反接保护
- 可编程充电电流600mA
- 涓流、恒流和恒压控制
- 预设充电电压，精度为1%
- 最高输入电压可达9V
- 自动再充电
- 采用6引脚SOT - 23封装
- 两个充电状态输出引脚
- 单节钛酸锂离子电池C/10充电终止
应用领域
- 微型锂电池
- 手机、平板电脑、MP3播放器
