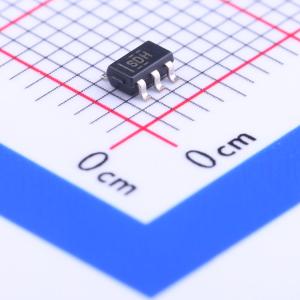

TPS70950DBVR
具有反向电流保护和使能功能的 150mA、30V、超低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS709 具有使能端的 150-mA 超低 Iq LDO
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS70950DBVR
- 商品编号
- C96028
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 80dB@(10Hz) | |
| 压差 | 245mV@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.4uA | |
| 噪声 | 190uVrms | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS709系列线性稳压器是超低静态电流器件，专为对电源敏感的应用而设计。精密带隙基准和误差放大器可在全温度范围内实现±2%的精度。仅1 μA的静态电流使这些器件成为电池供电、始终开启且在空闲状态下功耗极低的系统的理想解决方案。这些器件具备热关断、限流和反向电流保护功能，进一步提高了安全性。
将EN引脚拉低可启用关断模式。此模式下的关断电流典型值低至150 nA。
TPS709系列采用WSON-6和SOT-23-5封装。
商品特性
- 超低静态电流（IQ）：1 μA
- 反向电流保护
- 低关断电流（ISHUTDOWN）：150 nA
- 输入电压范围：2.7 V至30 V
- 支持200 mA峰值输出
- 全温度范围内精度为±2%
- 提供1.2 V至6.5 V的固定输出电压选项
- 热关断和过流保护
- 封装形式：SOT-23-5、WSON-6
应用领域
- Zigbee网络
- 家庭自动化
- 计量
- 秤
- 便携式电动工具
- 遥控设备
- 无线手持设备、智能手机、个人数字助理（PDA）、无线局域网（WLAN）及其他PC附加卡
- 白色家电
