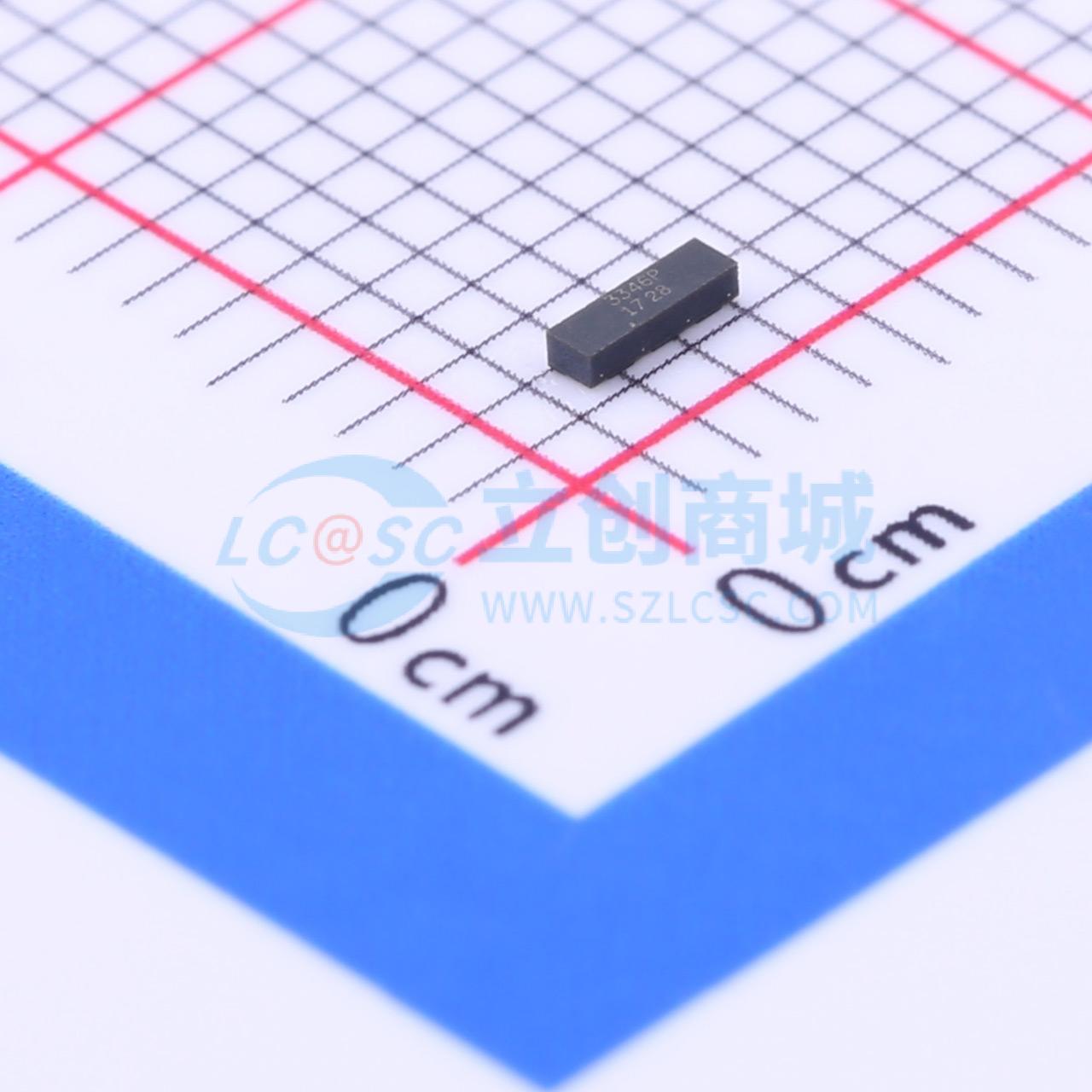

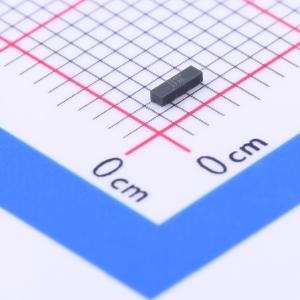

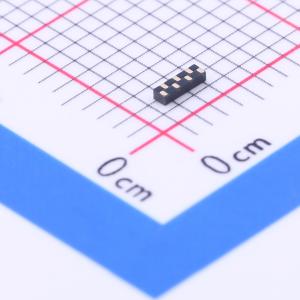

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP3346P.TNT
ESD 3.3V截止 峰值浪涌电流：4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVSDIODE3.3VWM4.5VCSGP2708N7
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP3346P.TNT
- 商品编号
- C96054
- 商品封装
- UDFN-7
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 4.5V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 击穿电压 | 7V | |
| 反向电流(Ir) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 六路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.65pF |
商品概述
RClamp 3346P 为高速数据接口提供静电放电（ESD）保护。其特点是，根据 IEC 61000 - 4 - 2 标准，最大 ESD 耐受电压高，接触放电为 ±17kV，空气放电为 ±20kV。RClamp 3346P 的设计旨在将 ESD 峰值钳位和传输线脉冲（TLP）钳位降至最低。每个引脚的封装电感降低，从而降低了 ESD 峰值钳位电压。动态电阻低至 0.15 欧姆（典型值），处于行业领先水平。每条线路对地的最大电容为 0.65pF，这使得 RClamp 3346P 可用于超过 5GHz 的应用中，且不会造成信号衰减。每个器件最多可保护六条线路（三对高速线）。 RClamp 3346P 采用 7 引脚 SGP2708N7 封装，尺寸为 2.7x0.8mm，标称高度为 0.50mm。引脚的标称间距为 0.40mm。直插式封装设计简化了 PCB 布局，并保持了高速线路的信号完整性。 低 ESD 峰值钳位、低动态电阻和创新的封装设计相结合，使该器件能够为诸如 USB 3.0、eSATA 和 DisplayPort 等应用提供最高级别的 ESD 保护。
商品特性
- 符合 IEC 61000 - 4 - 2（ESD）标准，为高速数据线提供 ESD 保护，接触放电 ±17kV，空气放电 ±20kV
- 符合 IEC 61000 - 4 - 5（雷电）标准，5A（8/20μs）
- 符合 IEC 61000 - 4 - 4（电快速瞬变脉冲群）标准，40A（5/50ns）
- 针对高速线路优化的封装设计
- 直插式设计
- 保护六条高速线路
- 低电容：最大 0.65pF（I/O 对地）
- 低 ESD 钳位电压
- 低动态电阻：0.15 欧姆（典型值）
- 固态硅雪崩技术
应用领域
- USB 3.0
- eSATA
- Display Port LVDS
