温馨提醒：图片仅供参考，商品以实物为准

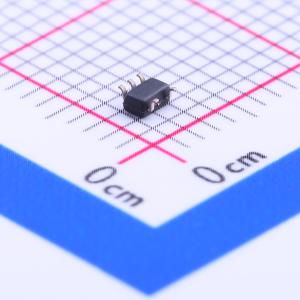

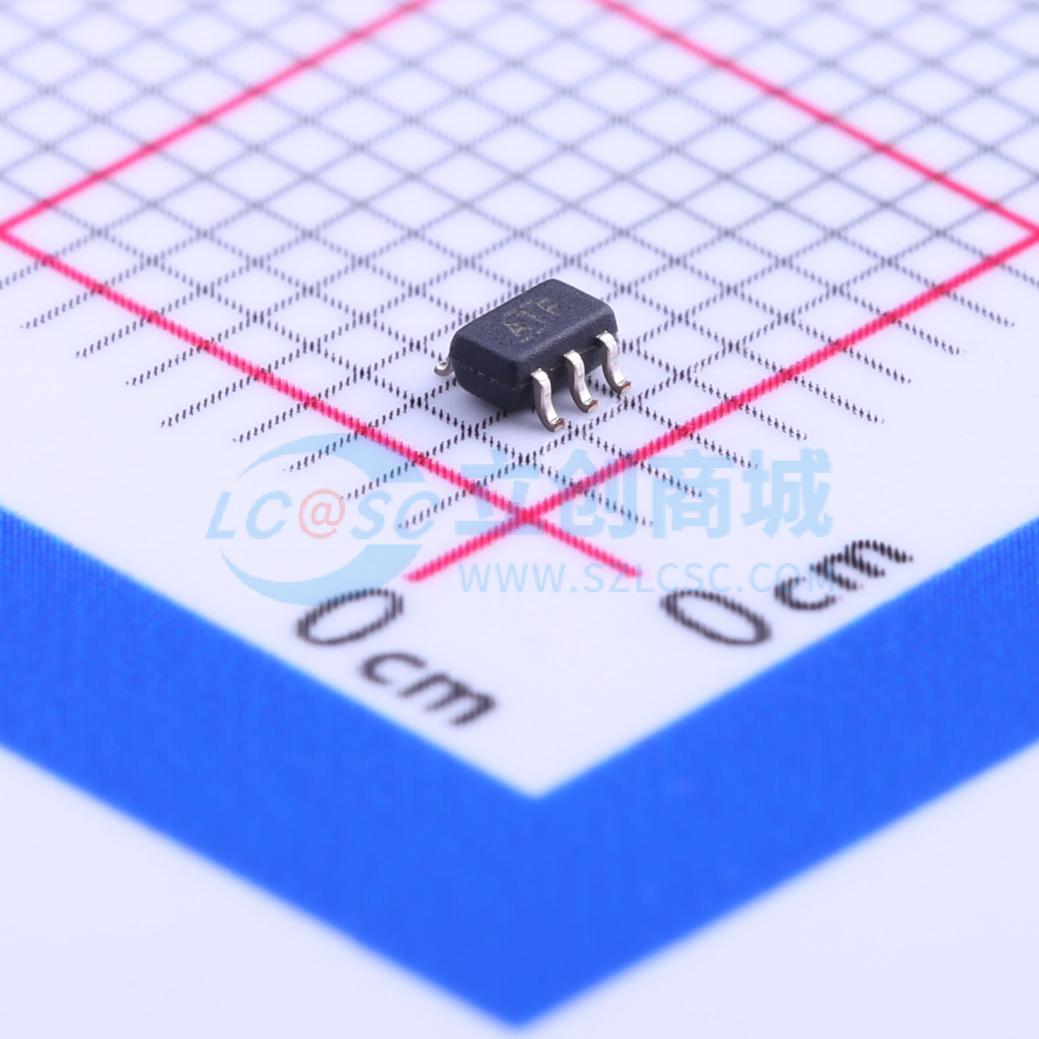

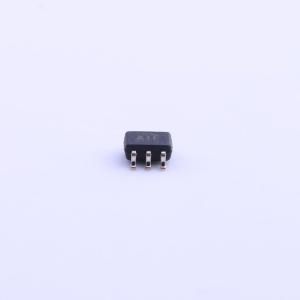

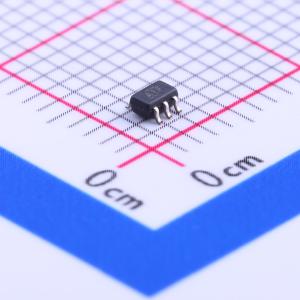

TPS79733DCKT
具有电源正常指示功能的 50mA、超低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS797 具有电源正常输出的超低 IQ、50mA LDO 线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS79733DCKT
- 商品编号
- C99262
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 50mA | |
| 电源纹波抑制比(PSRR) | 50dB | |
| 压差 | 105mV@(10mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.2uA | |
| 噪声 | - | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+85℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS797xx系列低压差稳压器（LDO）具备低压差和微功耗运行的优势。该器件搭配任何大于0.47 μF的电容都能保持稳定。因此，由于采用了小型化封装和可能较小的输出电容，该器件的应用所需的电路板空间非常小。此外，该系列还集成了一个漏极开路、高电平有效的电源正常（PG）输出。TPS797xx系列旨在用于基于微控制器的电池供电应用，其低压差和微功耗运行特性可显著延长系统电池的使用寿命。小型化封装可最大限度减少电路板空间的占用。 当施加的电压超过最小输入电压时，该器件启动。常用的PNP传输晶体管已被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，因此压差非常低（典型情况下，负载电流为10 mA时为105 mV），且与负载电流成正比。静态电流极低（典型值为1.2 μA），并且在整个输出负载电流范围（0 mA至50 mA）内保持稳定。当通过上拉电阻进行正确配置时，PG输出可实现上电复位或低电量指示功能。
商品特性
- 50 mA低压差稳压器
- 10 mA时静态电流超低，仅1.2 μA
- 5引脚SC70（DCK）封装
- 集成电源正常输出
- 搭配任何大于0.47 μF的电容都能保持稳定
- 10 mA时典型压差为105 mV
- 过流限制
- 工作结温范围为 -40°C至85°C
应用领域
- 电池供电的微控制器和微处理器
