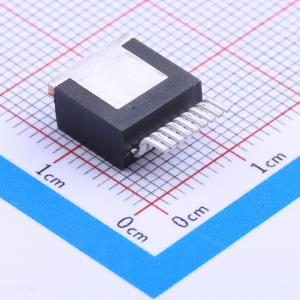

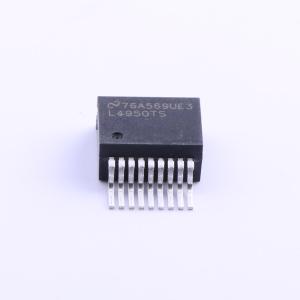

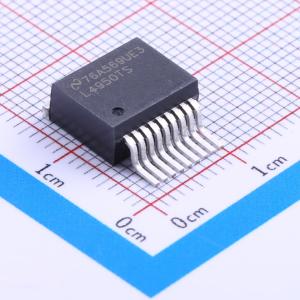

LM4950TSX/NOPB

7.5W单声道BTL或3.1W立体声音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM4950 3.1W 单声道、9.6V 至 16V 电源电压、模拟输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: LM4950TSX/NOPB
商品编号: C94941
商品封装: TO-263-9
包装方式: 编带
商品毛重: 1.45克(g)

商品参数

商品概述

LM4950是一款双声道音频功率放大器，主要为平板显示器和电视等要求苛刻的应用而设计。在12V直流电源供电时，它能够向4Ω单端负载的每个声道提供3.1瓦功率，总谐波失真加噪声（THD+N）小于1%；或者以单声道BTL模式向8Ω负载提供7.5瓦功率，THD+N小于10%。 Boomer音频功率放大器专为以最少的外部元件提供高质量输出功率而设计。LM4950无需自举电容或缓冲电路，因此非常适合需要高功率和小尺寸的显示应用。 LM4950具有低功耗的低电平有效关断模式。此外，它还具备内部热关断保护机制和短路保护功能。 LM4950包含先进的噗声与咔嗒声抑制电路，可消除在开启和关闭转换过程中可能产生的噪声。 LM4950具有单位增益稳定性，可通过外部增益设置电阻进行配置。

商品特性

噗声与咔嗒声抑制电路消除开启和关闭转换过程中的噪声
低电流、低电平有效关断模式
低静态电流
立体声3.1W输出，RL = 4Ω
单声道7.5W BTL输出，RL = 8Ω
短路保护
单位增益稳定
具备外部增益配置能力

应用领域

平板显示器
平板电视
计算机声卡

优惠活动

9.8折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	单声道
	输出功率	3.1Wx2@4Ω；7.5Wx1@8Ω
	工作电压	9.6V~16V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.05%
	静态电流(Iq)	16mA
	工作温度	-40℃~+85℃
	电源纹波抑制比(PSRR)	70dB
