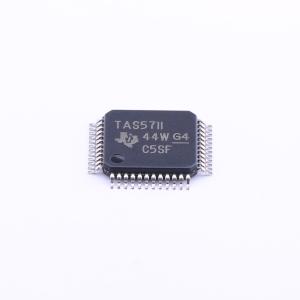

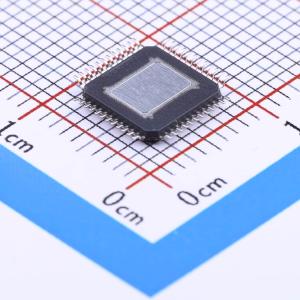

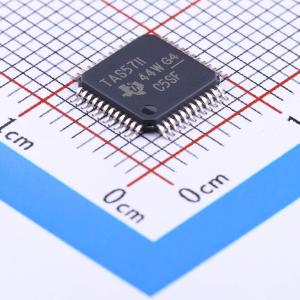

温馨提醒：图片仅供参考，商品以实物为准
TAS5711PHPR
20W数字音频功率放大器，支持均衡器和动态范围控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TAS5711 带 EQ 和 DRC、支持 2.1 声道的 20W 立体声、8V 至 26V、数字输入、开环 D 级音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS5711PHPR
- 商品编号
- C97421
- 商品封装
- HTQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 21Wx2@8Ω | |
| 工作电压 | 8V~26V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.06% | |
| 静态电流(Iq) | 70mA | |
| 工作温度 | 0℃~+85℃ | |
| 信噪比 | 106dB | |
| 效率 | 90% |
商品概述
一款20 W高效数字音频功率放大器，用于驱动立体声桥接扬声器。一个串行数据输入可处理多达两个独立音频通道，并能与大多数数字音频处理器和MPEG解码器无缝集成。该器件可接受广泛的输入数据和数据速率。一个完全可编程的数据路径将这些通道路由至内部扬声器驱动器。
TAS5711是一款仅支持I²S从机模式的器件，所有时钟均来自外部源。TAS5711的PWM载波开关频率在384 kHz至352 kHz之间，具体取决于输入采样率。过采样与四阶噪声整形器相结合，可在20 Hz至20 kHz范围内提供平坦的本底噪声和出色的动态范围。
商品特性
- 18 V电源下，8 Ω负载可输出20 W功率
- 宽PVDD电压范围，8 V至26 V
- 高效D类工作模式，无需散热片
- 一个串行音频输入（两个音频通道）
- 2.1模式（2个单端 + 1个桥接负载）
- 2.0模式（2个桥接负载）
- 单滤波器PBTL模式支持
- 地址选择引脚（芯片选择）
- 支持8 kHz至48 kHz采样率（左对齐/右对齐/I²S）
- 独立通道音量控制，范围为24 dB至静音
- 卫星声道和子声道独立动态范围控制
- 21个可编程双二阶滤波器，用于扬声器均衡和其他音频处理功能
- DRC滤波器可编程系数
- 直流阻隔滤波器
- 支持3D音效
- 串行控制接口无需MCLK即可工作
- 工厂校准的内部振荡器，用于自动速率检测
- 表面贴装，48引脚，7 mmx7 mm HTQFP封装
- 热保护和短路保护
- 支持AD或BD模式
- 效率高达90%
- 支持AD和BD滤波器模式
- 信噪比：106 dB（A加权）
- 均衡器：扬声器均衡可改善音频性能
- 动态范围压缩（DRC）：可用作功率限制器，实现扬声器保护、轻松聆听、夜间聆听模式
- 卫星声道和子声道独立DRC
- 自动存储体切换：预加载不同采样率的系数，采样率变化时无需向器件写入新系数
- 自动检测：自动检测采样率变化，无需外部微处理器干预
- 仅需3.3 V和PVDD电源
应用领域
- 电视
- iPod基座条形音箱
