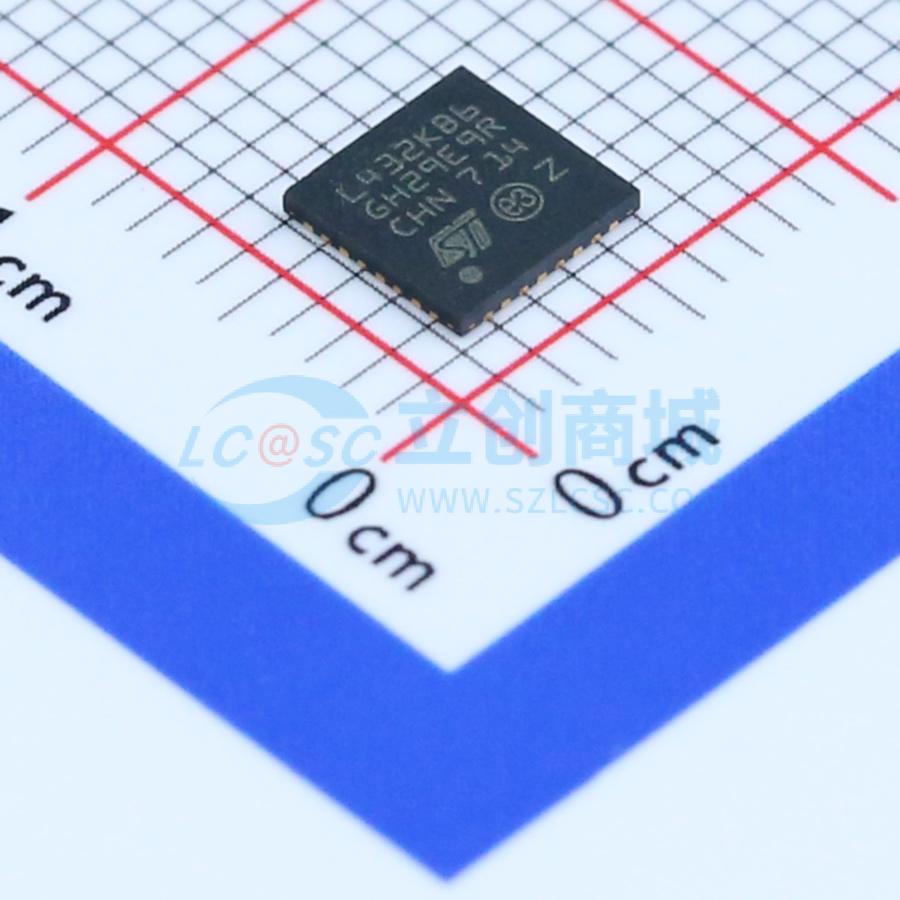

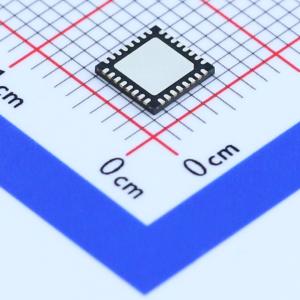

STM32L432KBU6
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有128-KB Flash存储器和USB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：采用FlexPowerControl实现超低功耗，电源电压范围为1.71V至3.6V，温度范围为 -40℃至85/105/125℃。 关机模式电流为8nA（2个唤醒引脚）。 待机模式电流为28nA（2个唤醒引脚）。 带RTC的待机模式电流为280nA。 停止2模式电流为1.0μA，带RTC的停止2模式电流为1.28μA。 运行模式电流为84μA/MHz。 具备批量采集模式（BAM）。 从停止模式唤醒时间为4μs
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L432KBU6
- 商品编号
- C94784
- 商品封装
- UFQFPN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.418克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 26 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款超低功耗的ARM Cortex-M4 32位MCU+FPU，性能达100DMIPS，最多配备256KB Flash和64KB SRAM，支持USB FS、模拟及音频功能。
商品特性
- 超低功耗，具备FlexPowerControl功能：电源电压范围1.71V至3.6V；工作温度范围-40℃到85/105/125℃；Shutdown模式功耗8nA（2个唤醒引脚）；Standby模式功耗28nA（2个唤醒引脚）；带RTC的Standby模式功耗280nA；Stop 2模式功耗1.0μA，带RTC的Stop2模式功耗1.28μA；运行模式功耗84μA/MHz；支持批量采集模式（BAM）；从Stop模式唤醒时间4μs；除Shutdown模式外，所有模式均支持掉电复位（BOR）；具备互连矩阵。
- 核心：ARM 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持从Flash内存零等待执行，频率最高80MHz，配备MPU，性能100DMIPS/1.25DMIPS/MHz（Dhrystone 2.1），支持DSP指令。
- 性能基准：1.25 DMIPS/MHz（Dhrystone 2.1）；273.55 Coremark®（80MHz时3.42 Coremark/MHz）。
- 能耗基准：176.7 ULPBench®得分。
- 时钟源：RTC用32kHz晶体振荡器（LSE）；内部16MHz工厂校准RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器，可通过LSE自动校准（精度优于±0.25%）；带时钟恢复的内部48MHz振荡器；2个PLL用于系统时钟、USB、音频、ADC。
- 具备带硬件日历、闹钟和校准功能的RTC；最多3个电容传感通道。
- 封装：UFQFPN32（5x5）。
- 定时器：11个定时器，包括1个16位高级电机控制定时器、1个32位和2个16位通用定时器、2个16位基本定时器、2个低功耗16位定时器（可在Stop模式下使用）、2个看门狗定时器、SysTick定时器。
- 最多26个快速I/O口，多数支持5V容忍。
- 存储器：最多256KB单 bank Flash，具备专有代码读出保护；64KB SRAM（含16KB带硬件奇偶校验）；Quad SPI内存接口。
- 丰富的模拟外设（独立供电）：1个12位ADC（5Msps，硬件过采样可达16位，功耗200μA/Msps）；2个12位DAC（低功耗采样保持）；1个带内置PGA的运算放大器；2个超低功耗比较器。
- 13个通信接口：USB 2.0全速无晶体方案（支持LPM和BCD）；1个SAI（串行音频接口）；2个I2C FM+（1Mbit/s，支持SMBus/PMBus）；3个USART（支持ISO7816、LIN、IrDA、调制解调器）；2个SPI（含Quad SPI共3个SPI）；CAN（2.0B Active）；SWPMI单 wire协议主接口；IRTIM（红外接口）。
- 14通道DMA控制器；真随机数生成器；CRC计算单元；96位ID；开发支持：串行线调试（SWD）、JTAG、Embedded Trace Macrocell™。
