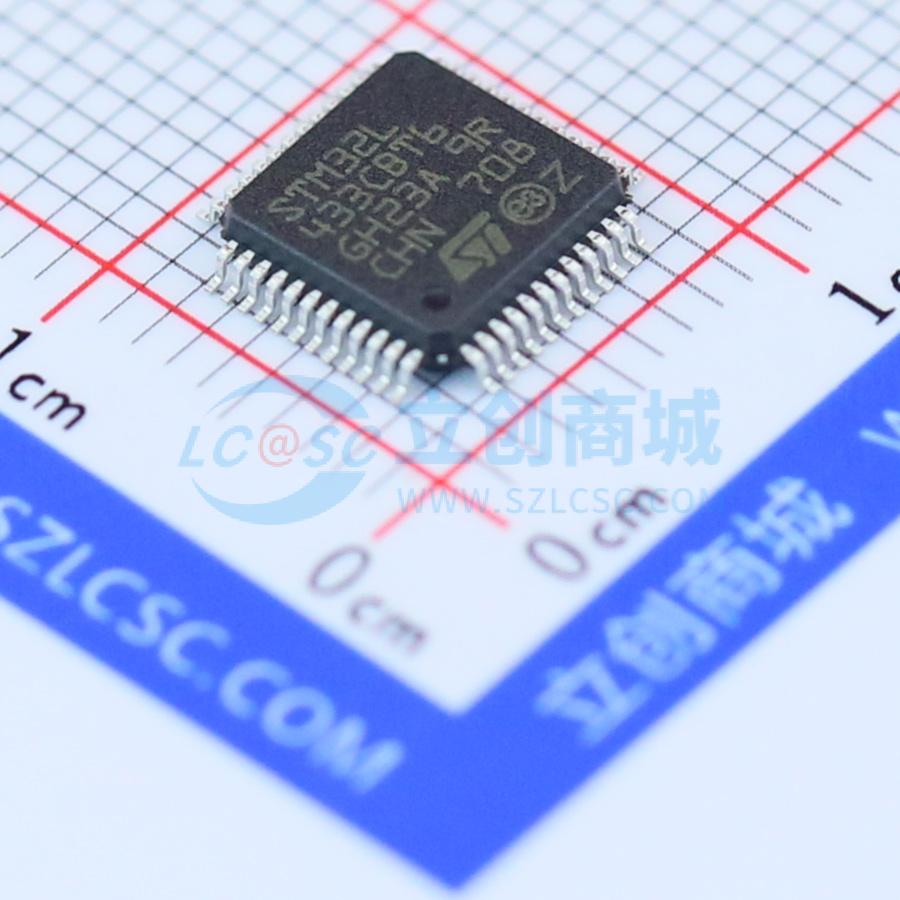

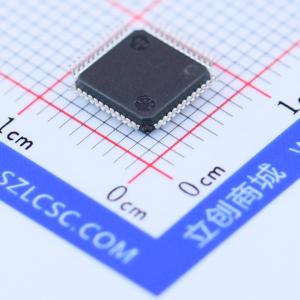

STM32L433CBT6
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有128-KB Flash存储器、USB FS和LCD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L433CBT6
- 商品编号
- C94785
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 38 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗ARM® Cortex®-M4 32位MCU+FPU，100DMIPS，最高256KB Flash，64KB SRAM，USB FS，LCD，模拟及音频功能
商品特性
- 具备FlexPowerControl的超低功耗特性：电源电压范围1.71V至3.6V；工作温度范围-40℃至85/105/125℃；VBAT模式下功耗200nA（为RTC和32×32位备份寄存器供电）；关机模式功耗8nA（支持5个唤醒引脚）；待机模式功耗28nA（支持5个唤醒引脚）；带RTC的待机模式功耗280nA；Stop 2模式功耗1.0μA，带RTC的Stop2模式功耗1.28μA；运行模式功耗84μA/MHz；支持批量采集模式（BAM）；从Stop模式唤醒时间4μs；除关机模式外所有模式均支持掉电复位（BOR）；具备互连矩阵
- 内核：ARM®32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持Flash存储器零等待状态执行，最高频率80MHz，具备MPU，100DMIPS/1.25DMIPS/MHz（Dhrystone2.1），支持DSP指令
- 性能基准：1.25 DMIPS/MHz（Dhrystone2.1）；273.55 Coremark®（80MHz下3.42 Coremark/MHz）
- 能效基准：176.7 ULPBench®得分
- 时钟源：4至48MHz晶体振荡器；用于RTC的32kHz晶体振荡器（LSE）；内部16MHz工厂校准RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（经LSE自动校准，精度优于±0.25%）；带时钟恢复的内部48MHz振荡器；2个PLL（用于系统时钟、USB、音频、ADC）
- RTC具备硬件日历、闹钟和校准功能
- LCD支持8×40或4×44显示，带升压转换器
- 最多21个电容感应通道：支持触摸键、线性和旋转触摸传感器
- 11个定时器：1个16位高级电机控制定时器、1个32位和2个16位通用定时器、2个16位基本定时器、2个低功耗16位定时器（可在Stop模式下使用）、2个看门狗、SysTick定时器
- 最多83个快速I/O，大部分支持5V容忍
- 存储器：最高256KB单bank Flash（带专有代码读出保护）；64KB SRAM（含16KB带硬件奇偶校验）；Quad SPI存储器接口
- 丰富的模拟外设（独立供电）：1个12位ADC（5Msps，硬件过采样可达16位，200μA/Msps）；2个12位DAC（低功耗采样保持）；1个带内置PGA的运算放大器；2个超低功耗比较器
- 15个通信接口：USB2.0全速无晶体方案（带LPM和BCD）；1个SAI（串行音频接口）；3个I2C FM+（1Mbit/s，支持SMBus/PMBus）；4个USART（支持ISO7816、LIN、IrDA、调制解调器）；3个SPI（含Quad SPI共4个）；CAN（2.0B Active）和SDMMC接口；SWPMI单 wire协议主接口
- 14通道DMA控制器
- 真随机数生成器
- CRC计算单元，96位ID
- 开发支持：串行线调试（SWD）、JTAG、Embedded Trace Macrocell™
