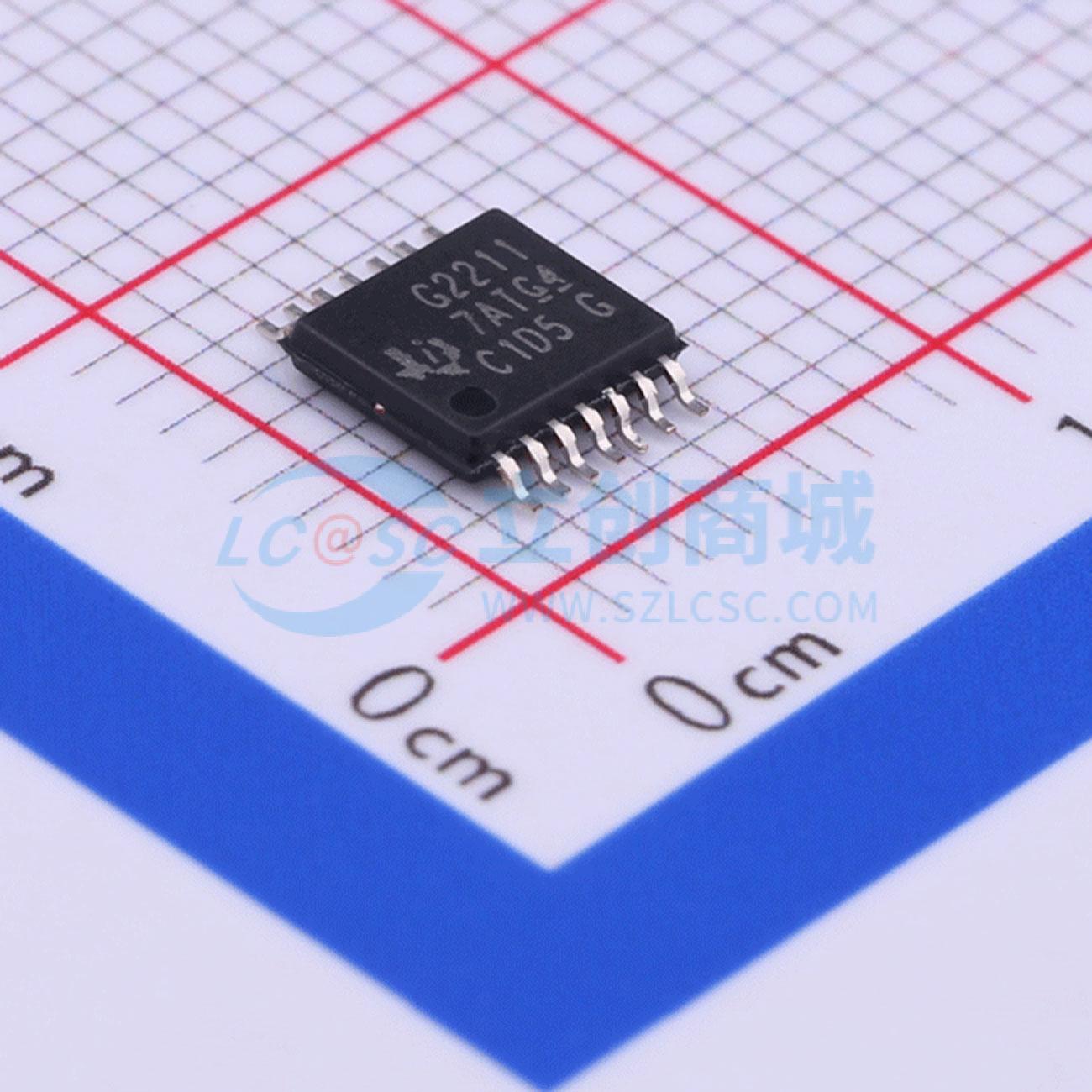

温馨提醒：图片仅供参考，商品以实物为准

MSP430G2211IPW14R

具有 2KB 闪存、128B SRAM、比较器和计时器的 16MHz MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MSP430G2211 具有 2KB 闪存、128B SRAM、比较器和计时器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430G2211IPW14R
商品编号: C91877
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.171克(g)

商品参数

商品概述

是一款超低功耗混合信号微控制器，包含多款配有不同外设集的设备，可适配多种应用场景。架构结合五种低功耗模式，可实现延长的电池续航，适用于便携式测量应用。产品配有高性能16位RISC CPU、16位寄存器和常数发生器，可实现高代码效率。数字控制振荡器可在小于1μs内从低功耗模式唤醒至激活模式。MSP430G2x01和MSP430G2x11系列内置16位定时器和10个I/O引脚，MSP430G2x11系列配有多功能模拟比较器。CPU采用16位RISC架构，对应用高度透明，集成16个寄存器以缩短指令执行时间，寄存器到寄存器操作执行时间为1个CPU时钟周期，其中4个寄存器为专用寄存器，其余为通用寄存器，外设通过数据、地址、控制总线与CPU连接，可通过所有指令操作。指令集包含51条指令，具备三种格式和多种地址模式，支持字数据和字节数据操作。产品支持1种激活模式和5种可软件配置的低功耗运行模式，中断事件可将设备从任意低功耗模式唤醒，处理请求后返回中断程序时恢复低功耗模式。中断向量和上电起始地址位于0FFFFh至0FFC0h地址范围。

商品特性

电源电压范围为1.8V~3.6V
功耗极低：激活模式1MHz、2.2V条件下功耗为220μA，待机模式功耗为0.5μA，保留RAM的关闭模式功耗为0.1μA
共支持五种节能模式
从待机模式唤醒耗时小于1μs，唤醒速度快
采用16位RISC架构，指令周期为62.5ns
基础时钟模块可配置，支持内部最高16MHz频率，内置一个校准频率，内置超低功耗低频振荡器，支持32kHz晶体，支持外部数字时钟源
集成1个带有两个捕获/比较寄存器的16位Timer_A定时器
集成欠压检测电路
片上集成比较器，可实现模拟信号比较功能或斜率模数转换
支持板上串行编程，不需要外部编程电压，可通过安全熔丝实现可编程代码保护
片上集成仿真逻辑，配有Spy-Bi-Wire接口
提供14引脚TSSOP、14引脚PDIP、16引脚QFN多种封装可选

应用领域

便携式长续航测量应用
低成本传感器系统，可用于采集模拟信号，转换为数字值后处理数据用于显示或传输到主机系统

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	2KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	128Byte
	EEPROM容量	-
	I/O数量	10
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
