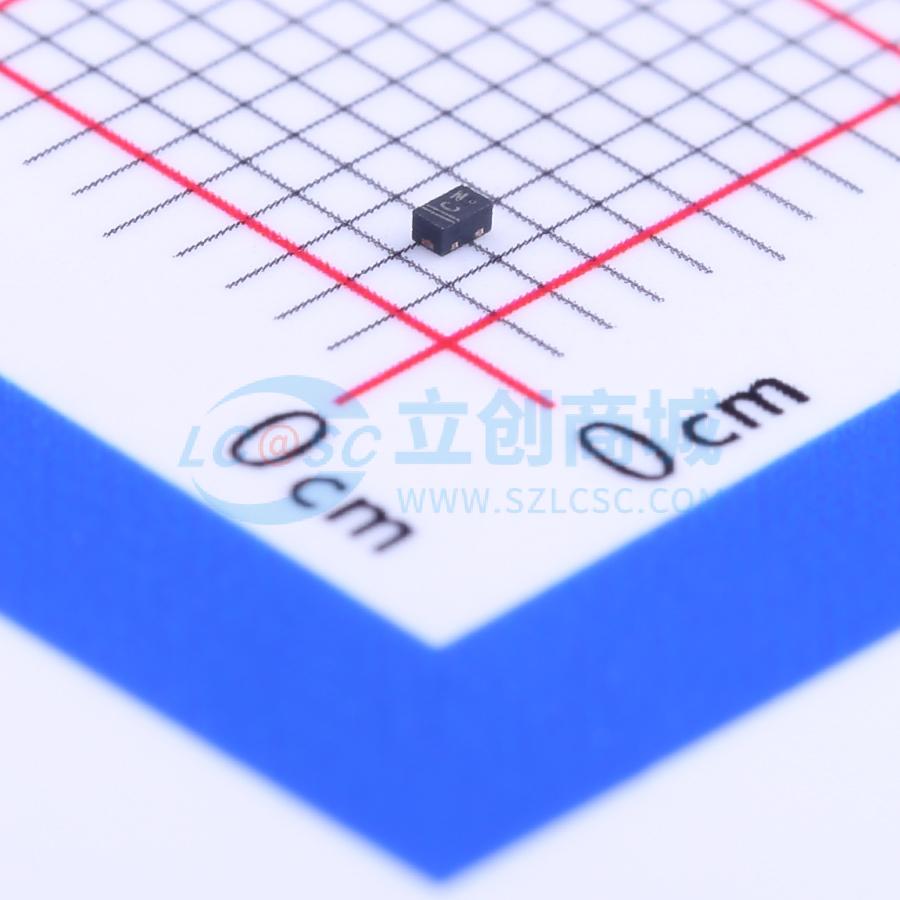

温馨提醒：图片仅供参考，商品以实物为准
LESD8D5.0CT5G
双向ESD 5V截止 峰值脉冲电流：9.4A@8/20us
- 描述
- LESD8D5.0CT5 G 旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于 ESD 保护。由于其尺寸小，适用于手机、MP3 播放器、数码相机和许多其他电路板空间有限的便携式应用。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESD8D5.0CT5G
- 商品编号
- C91937
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.6V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
LESD8D5.0CT5 G 旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于 ESD 保护。由于其尺寸小，适用于手机、MP3 播放器、数码相机和许多其他电路板空间有限的便携式应用。
商品特性
- 小尺寸外形尺寸
- 低本体高度
- 在 8×20 μs 脉冲下峰值功率高达 150 瓦
- 低泄漏电流
- 典型响应时间 <1 ns
- 人体模型 3 级 ESD 等级（>16 kV）
- 适用于汽车和其他需要独特场地和控制变更要求的应用的 S 前缀；符合 AEC-Q101 标准且具备生产件批准程序（PPAP）能力
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
