- 引脚图
温馨提醒：图片仅供参考，商品以实物为准

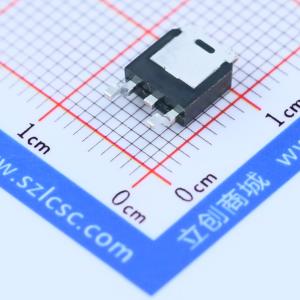

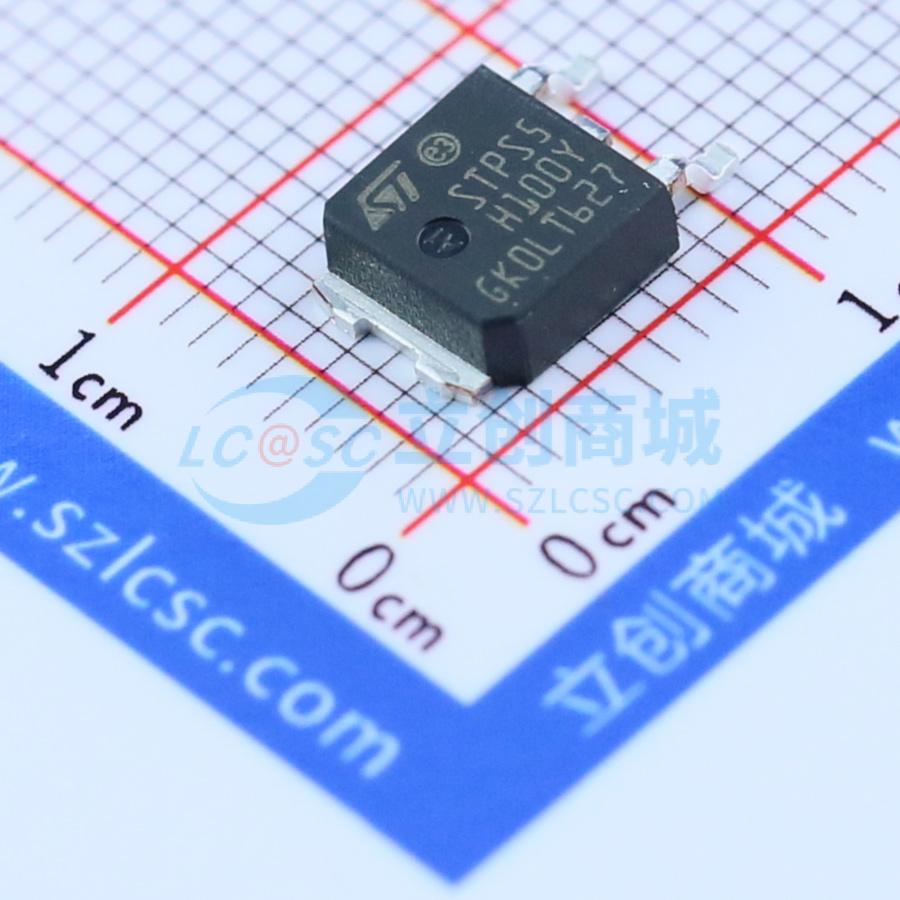

STPS5H100BY-TR
电压:100V 电流:5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级100 V、5 A DPAK功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS5H100BY-TR
- 商品编号
- C91950
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 850mV@10A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 3.5uA@100V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
STPS5H100-Y采用DPAK封装，是一款高压肖特基势垒整流器，专为汽车应用中的高频微型开关模式电源和车载DC-DC转换器设计。
商品特性
- 符合AEC-Q101标准
- 开关损耗可忽略不计
- 具有高结温能力
- 漏电流低
- 漏电流与正向压降之间的平衡良好
- 具备雪崩规格
- 支持PPAP
- VRRM在-40℃至+175℃范围内有保证
- 额定电流：5A
- VRRM：100V
- 结温范围：-40℃至+175℃
- 最大正向电压（VF）：0.61V
- 传导损耗计算公式：P = 0.51 × I_F(AV) + 0.02 × I_F²(RMS)
应用领域
- 汽车应用中的高频微型开关模式电源和车载DC-DC转换器
- LED照明和汽车收音机应用
- 汽车环境中的ECU（发动机控制单元）
