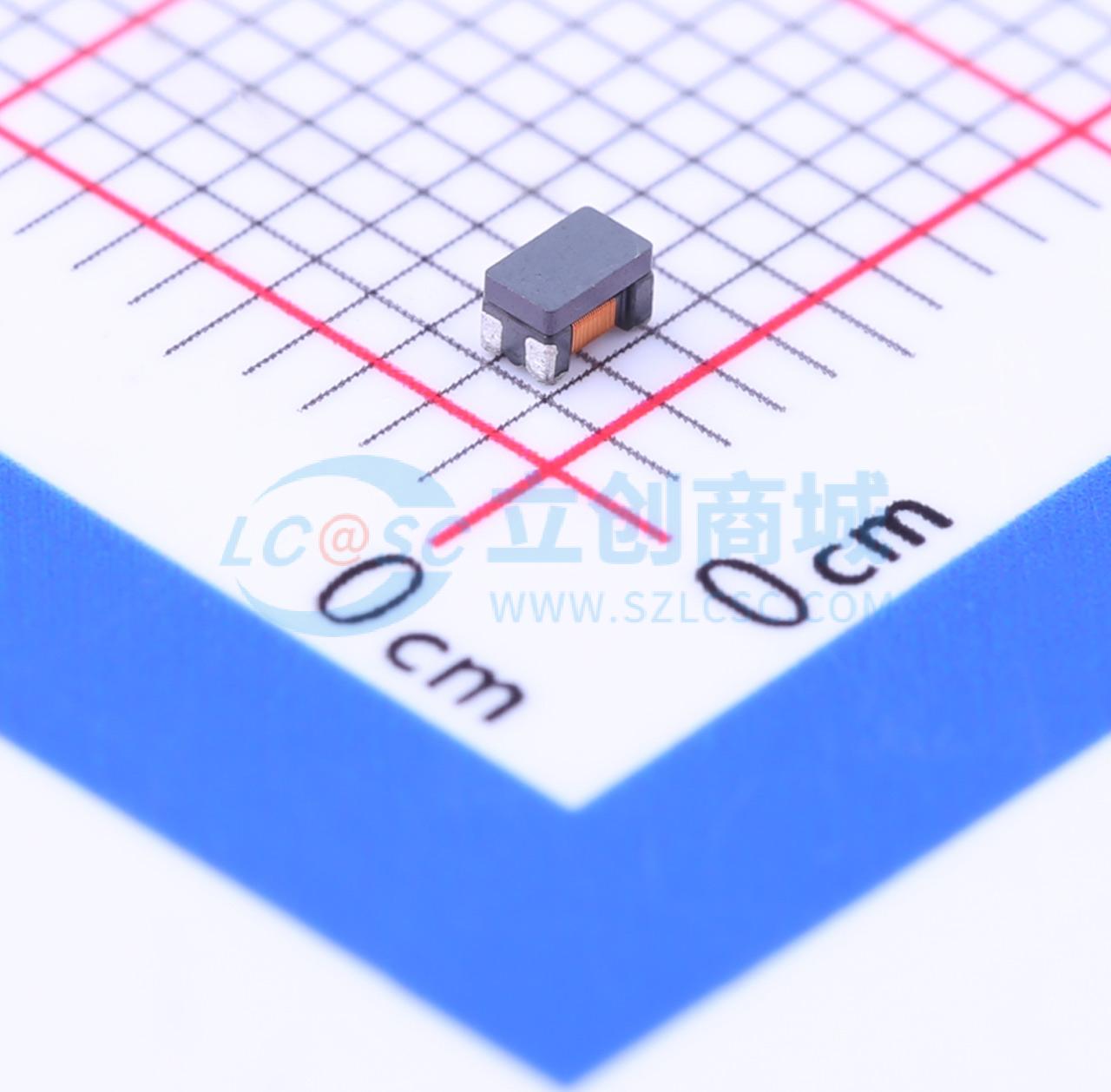

ATB2012-50011-T000
ATB2012-50011-T000
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：外壳尺寸为L2.0×W1.2。 外壳尺寸比传统巴伦小。 插入损耗低，平衡参数良好。应用：TV和移动设备调谐器（DVB-T/H、ISDB-T等）。 STB/调谐器功率分配器
- 品牌名称
- TDK
- 商品型号
- ATB2012-50011-T000
- 商品编号
- C92015
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 40MHz~860MHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 共模抑制比(CMRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗(最大值) | 2.5dB | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 2mm | |
| 宽度 | 1.2mm |
商品特性
- ATB2012-50011、ATB2012-75011、ATB2012E-50011M、ATB2012E-75011M分别为用于50Ω、75Ω、50Ω、75Ω阻抗系统而开发的片式平衡-不平衡变压器。
- 输入阻抗方面，ATB2012-50011与ATB2012E-50011M为50Ω、ATB2012-75011与ATB2012E-75011M为75Ω
- 阻抗比为1:1。
- 频率带宽为ATB2012-50011（40MHz ~ 860MHz（标准|IL| = 1.0dB））、ATB2012E-50011M（400MHz ~ 1.8GHz（标准IL = 1.00dB））、ATB2012-75011（50MHz～1.2GHz(标准IL = 0.8dB)）、ATB2012E-75011M（400MHz～1.8GHz(标准IL = 1.0dB)）。
应用领域
- TV及移动终端的调谐器(DVB-T/H、ISDB-T等)
- STB及调谐器的输入分频器
