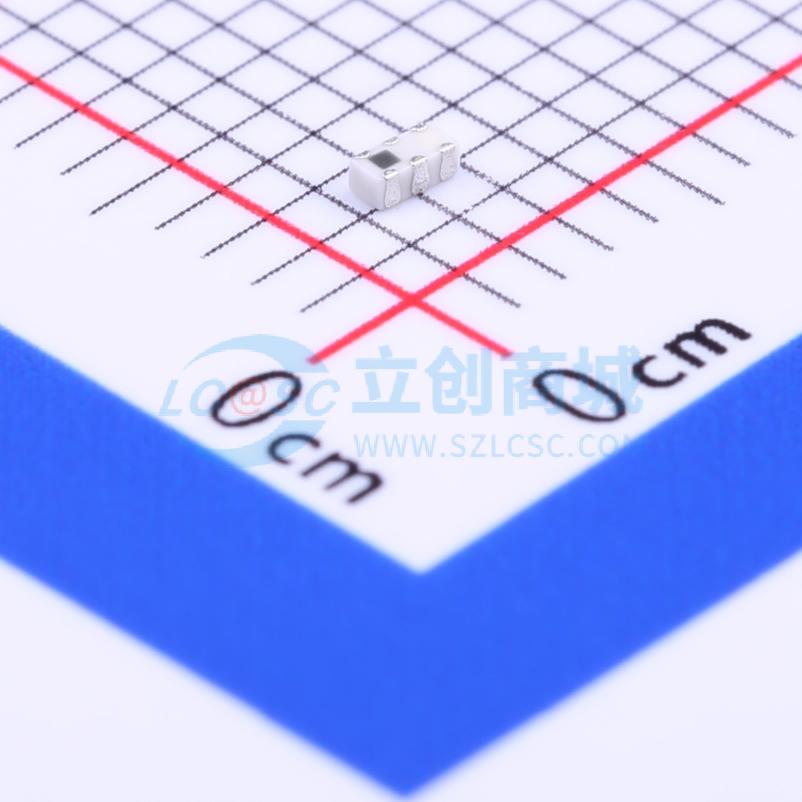

温馨提醒：图片仅供参考，商品以实物为准

DPX165950DT-8126A1

多层双工器，适用于2400 - 2496MHz/4900 - 5950MHz

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TDK
商品型号: DPX165950DT-8126A1
商品编号: C92024
商品封装: SMD-6P,1.6x0.8mm
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

这款多层双工器适用于2400 - 2496MHz和4900 - 5950MHz频段，型号为DPX165950DT - 8126A1，尺寸为1.6x0.8mm（EIA 0603）。评估板的线宽应根据PCB材料和厚度设计以匹配50Ω特性阻抗。使用前需索取交付规格，使用时要注意安全设计的警告。产品适用于正常操作和使用条件下的一般电子设备。

应用领域

AV设备
电信设备
家用电器
娱乐设备
计算机设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	双工器
	工作温度	-40℃~+85℃
	低频带范围	2.4GHz~2.496GHz
	高频带范围	4.9GHz~5.95GHz

	属性	参数值
	低频带回波损耗(Min)	9.54dB
	高频带回波损耗(Min)	9.54dB
	低频带插入损耗(Max)	0.6dB
	高频带插入损耗(Max)	1.4dB
