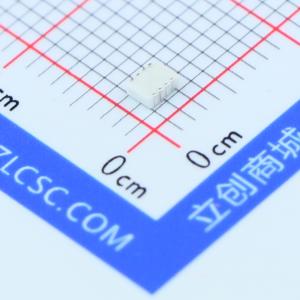

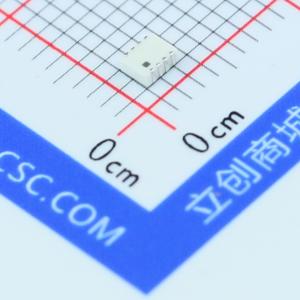

温馨提醒：图片仅供参考，商品以实物为准
DPX252690DT-5031A1
多层双工器，适用于698 - 960MHz/1710 - 2690MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 多层双工器，用于698-960MHz和1710-2690MHz频段，符合RoHS指令
- 品牌名称
- TDK
- 商品型号
- DPX252690DT-5031A1
- 商品编号
- C92025
- 商品封装
- 1008
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 双工器 | |
| 低频带衰减(Min) | 26dB | |
| 高频带衰减(Min) | 14dB | |
| 工作温度 | -40℃~+85℃ | |
| 低频带范围 | 698MHz~960MHz |
| 属性 | 参数值 | |
|---|---|---|
| 高频带范围 | 1.71GHz~2.69GHz | |
| 低频带回波损耗(Min) | 20dB | |
| 高频带回波损耗(Min) | 14dB | |
| 低频带插入损耗(Max) | 0.36dB | |
| 高频带插入损耗(Max) | 0.7dB |
商品概述
多层双工器，适用于698 - 960MHz / 1710 - 2690MHz频段，符合RoHS指令。产品型号为DPX252690DT - 5031A1，尺寸为2.5x2.0mm [EIA 1008]。温度范围为Ta: +25±5°C。
应用领域
- 视听设备
- 通信设备
- 家用电器
- 娱乐设备
- 计算机设备
