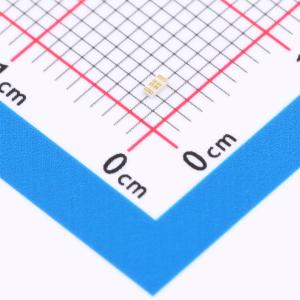

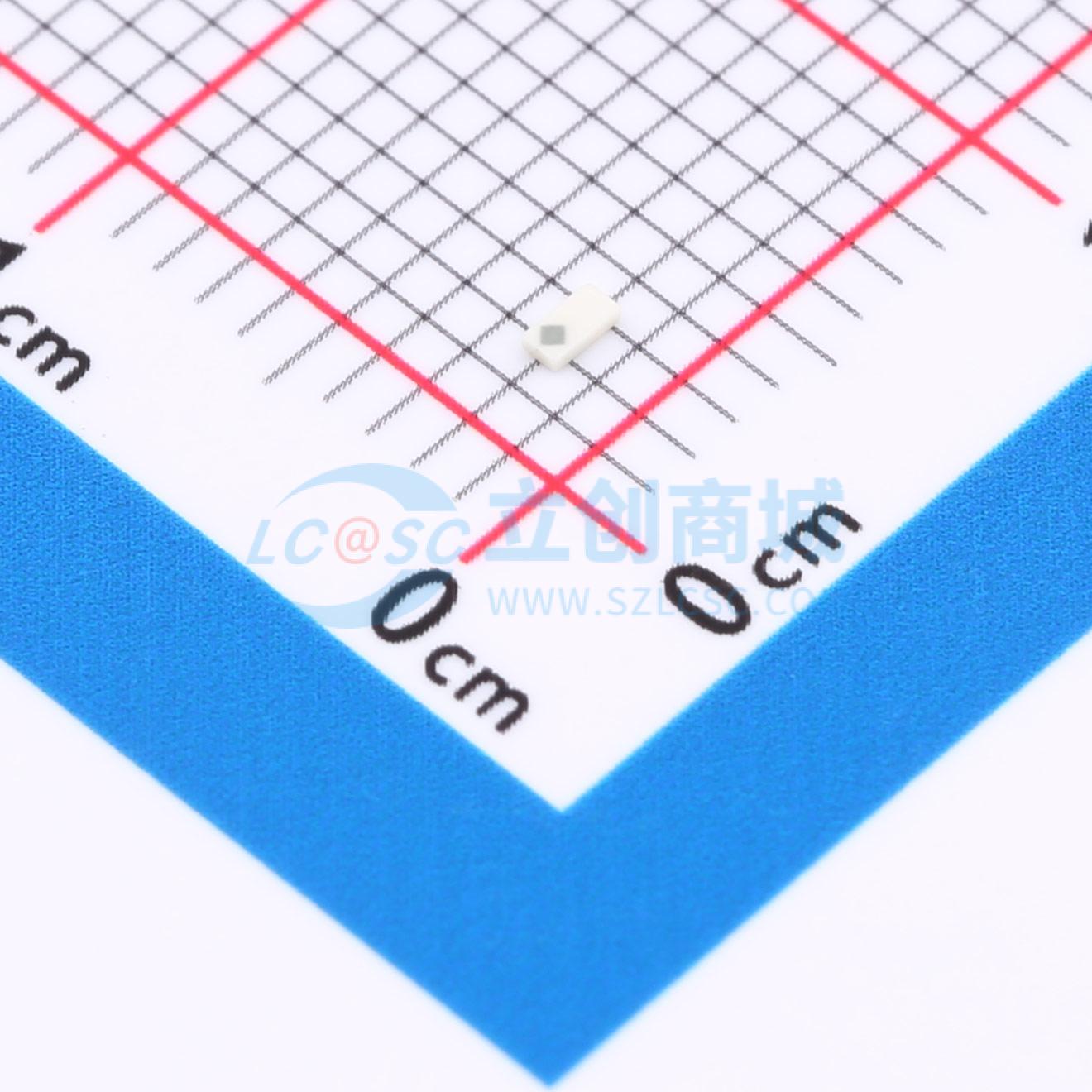

ANT016008LCD1575MA1

多层天线（双频段型），适用于1574 - 1576MHz/2400 - 2484MHz

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TDK
商品型号: ANT016008LCD1575MA1
商品编号: C92014
商品封装: SMD-6P,1.6x0.8mm
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

多层天线（双频段类型），适用于1574 - 1576MHz / 2400 - 2484MHz，型号为ANT016008LCD1575MA1，尺寸为1.6x0.8mm [EIA 0603]。该天线在标准PCB上有典型的性能表现，测试时天线已焊接，评估板尺寸为120×65×1mm。回流焊的最大次数为3次，标准包装数量为每卷4000个。产品适用于正常操作和使用条件下的一般电子设备，如AV设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备和工业机器人等。

应用领域

AV设备
电信设备
家用电器
娱乐设备
计算机设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	天线
	天线类型	-
	中心频率	1.575GHz；2.442GHz
	带宽	84MHz；82MHz
	增益	-
	阻抗	50Ω

	属性	参数值
	功率	-
	驻波比	4
	工作温度	-40℃~+85℃
	长度	1.6mm
	宽度	0.8mm
	高度	0.4mm
