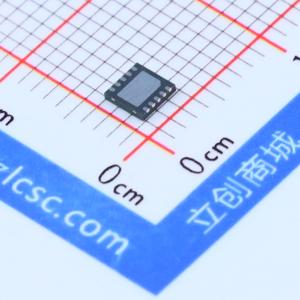

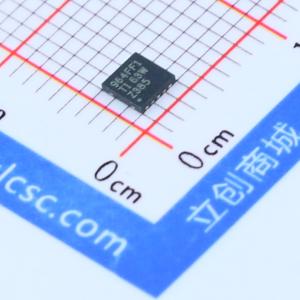

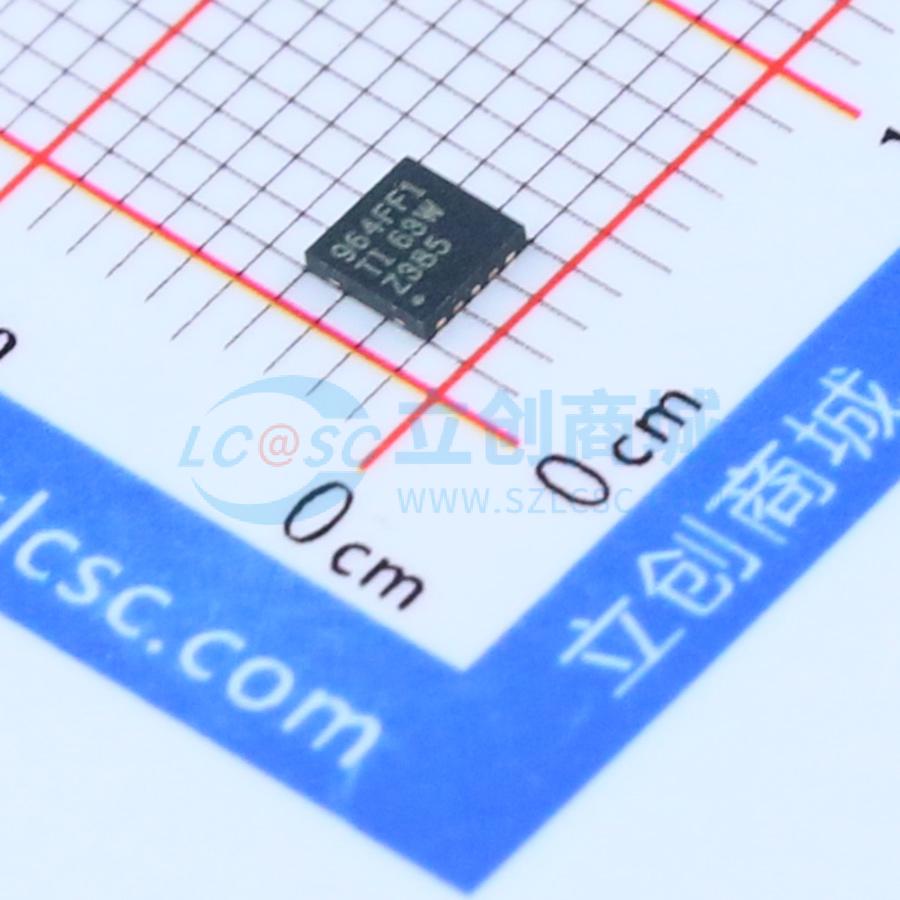

温馨提醒：图片仅供参考，商品以实物为准

DRV10964FFDSNT

三相正弦无传感器BLDC电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV10964 具有自动调优功能的 5V 标称电压、1.8A 峰值无传感器正弦控制三相 BLDC 电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV10964FFDSNT
商品编号: C91989
商品封装: USON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.166克(g)

商品参数

商品概述

DRV10964是一款带有集成功率金属氧化物半导体场效应晶体管(MOSFET)的三相无传感器电机驱动器。该器件专门针对高效、低噪声和低外部组件数的电机驱动应用而设计。专有的无传感器无窗口180°正弦控制方案可提供超静音的电机驱动性能。DRV10964具备智能锁定检测功能，与其他内部保护电路搭配使用以确保器件安全运行。DRV10964采用带有外露散热焊盘的高效散热型10引脚超小外形尺寸无引线(USON)封装。

商品特性

专有的无传感器无窗口180°正弦控制方案
输入电压范围：2.1V至5.5V
500mA输出电流
休眠模式下的静态电流低至15μA（典型值）
驱动器高侧和低侧(H+L)总导通电阻(Rdson)小于1.5Ω
电流限制和短路电流保护
锁定检测
电压浪涌保护(AVS)
欠压闭锁(UVLO)
热关断

应用领域

笔记本CPU风扇
游戏站CPU风扇
ASIC冷却风扇

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	输出电流	500mA

	属性	参数值
	工作电压	2.1V~5.5V
	导通电阻	1.5Ω
	静态电流(Iq)	15uA
	工作温度	-40℃~+125℃
