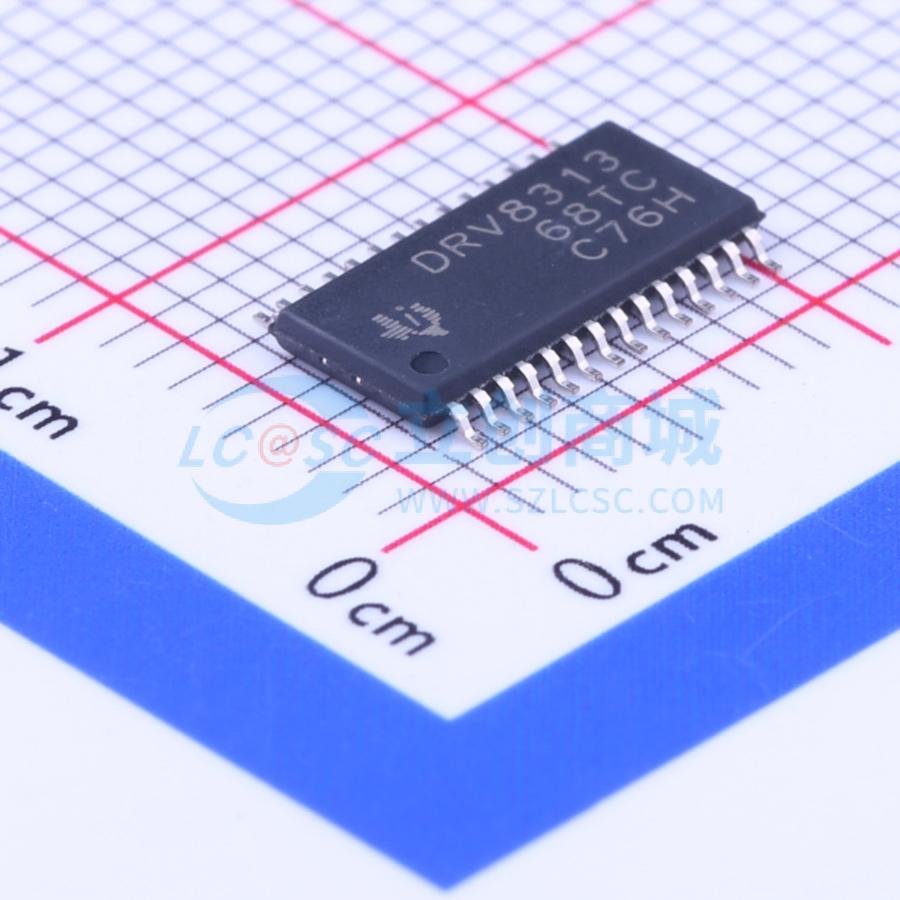

DRV8313PWPR
无刷直流BLDC电机驱动芯片 60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8313 具有集成 FET、65V 最大电压、3A 峰值电流的三相电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8313PWPR
- 商品编号
- C92482
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.261克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 2.5A | |
| 静态电流(Iq) | 800uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
三个半-H-桥驱动器 IC - 驱动 3 相无刷直流 (DC) 电机 - 独立半桥控制 - 用于低侧电流感测的引脚 - 低 MOSFET 导通电阻 - 24V, 25℃ 下 2.5A 最大驱动器电流 - 通用比较器可被用于电流感测或其它功能 - 内置 3.3V 10mA 低压降 (LDO) 稳压器 - 8V 至 60V 运行电源电压范围 - 耐热增强型表面贴装封装。DRV8313 提供三个可独立控制的半 H 桥驱动器。虽然也可被用于驱动螺线管或其它负载，它主要用于驱动一个三相无刷直流电机。每个输出驱动器通道包含采用半 H 桥配置的 N 通道功率 MOSFET。这个设计将每个驱动器的接地端子接至引脚，以在每个输出上执行电流感测。电流限制电路或其它功能可使用一个通用比较器。DRV8313 在半 H 桥的每个通道上提供高达 2.5A 峰值电流或者 1.75A 均方根 (RMS) 输出电流（在 24V 和 25℃ 时具有适当的印刷电路板 (PCB) 散热）。
应用领域
- HVAC 电机
- 消费类产品
- 办公自动化设备
- 工厂自动化
- 机器人
