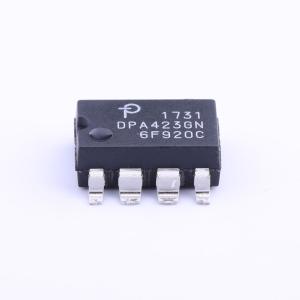

DPA423GN-TL
以太网供电 (PoE) 接口电路设计
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：用于以太网供电（PoE）受电设备（PD）的简单接口。 包括适用于所有类别（0、1、2和3）的PoE检测和分类电路。 经新罕布什尔大学互操作性联盟（UNH-IOC）验证符合IEEE802.3af PoE标准。 包括欠压锁定（42 VDC开启，34 VDC关闭）。应用：PoE/VoIP
- 商品型号
- DPA423GN-TL
- 商品编号
- C91954
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.635克(g)
商品参数
参数完善中
商品特性
- 以太网供电 (PoE) 受电设备 (PD) 的简易接口
- 包含适用于所有类别 (0、1、2 和 3) 的 PoE 检测和分类电路
- 符合 IEEE802.3af PoE 标准，经新罕布什尔大学互操作性联盟 (UNH - IOC) 验证
- 包含欠压锁定功能（42 VDC 开启，34 VDC 关闭）
- 对于 0 类，移除元件 VR31、R32、R33、R34、R35、Q31、Q32、Q33、Q34 和 U31
- R34 阻值：1 类，R34 = 133 Ω；2 类，R34 = 68.9 Ω；3 类，R34 = 45.3 Ω
- 可使用双极晶体管或 MOSFET 开关管 (Q35)
- 偏置电流源 (Q31) 用于在输入电压超过 28 VDC 时关闭分类电流源，以实现最小功率损耗
应用领域
- 网络
- VoIP 电信
