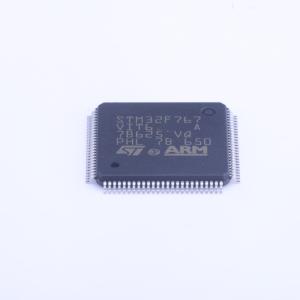

STM32F767VIT6

带DSP和FPU的高性能ARM Cortex-M7 MCU，具有2 MB Flash、216 MHz CPU、ART加速器、一级缓存、SDRAM、TFT、JPEG编解码器和DFSDM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：核心:ARM 32 位 Cortex M7 CPU 带 DPFPU、ART 加速器和 L1 缓存:16KB 指令/数据缓存,允许从嵌入式闪存和外部存储器以零等待状态执行,最高 216MHz,MPU,462 DMIPS/2.14 DMIPS/MHz(Dhrystone 2.1),支持 DSP 指令。高达 2MB 的闪存,分为两个存储体,支持读写同时进行。SRAM:512KB(包括 128KB 用于关键实时数据的数据 TCM RAM) + 16KB 指令 TCM RAM(用于关键实时程序) + 4KB 备份 SRAM。灵活的外部存储器控制器,最高 32 位数据总线:支持 SRAM、PSRAM、SDRAM/LPSDRSDRAM、NOR/NAND 存储器。双模式 Quad SPI。Chrom ART 加速器(DMA2D),图形硬件加速器,可增强图形用户界面。硬件 JPEG 编解码器。LCD TFT 控制器,支持最高 XGA 分辨率
品牌名称: ST(意法半导体)
商品型号: STM32F767VIT6
商品编号: C91934
商品封装: LQFP-100(14x14)
包装方式: 托盘
商品毛重: 2.987克(g)

商品参数

商品概述

该产品核心为ARM 32位Cortex-M7 CPU，配备DPFPU、ART Accelerator和L1缓存（16KB I/D缓存），支持从嵌入式Flash和外部存储器0等待执行，最高运行频率216MHz，具备MPU，性能达462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），并支持DSP指令。

商品特性

内存：最高2MB Flash（双bank，支持读写同时）；SRAM包含512KB（含128KB数据TCM RAM用于关键实时数据）+16KB指令TCM RAM（关键实时例程）+4KB备份SRAM；灵活外部内存控制器（最高32位数据总线，支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND）
双模式Quad-SPI
图形：Chrom-ART Accelerator（DMA2D）图形硬件加速器；硬件JPEG编解码器；LCD-TFT控制器支持最高XGA分辨率；MIPI DSI主机控制器支持最高720p 30Hz分辨率
时钟、复位和电源管理：1.7V至3.6V应用电源和I/O；POR、PDR、PVD和BOR；专用USB电源；4至26MHz晶振；内部16MHz工厂校准RC（1%精度）；32kHz RTC振荡器（带校准）；内部32kHz RC（带校准）
封装：LQFP100（14×14mm）、UFBGA176（10×10mm）、TFBGA216（13×13mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、LQFP208（28×28mm）、WLCSP180（0.4mm pitch）
低功耗：支持睡眠、停止和待机模式；VBAT电源支持RTC、32×32位备份寄存器+4KB备份SRAM
模拟：3×12位2.4MSPS ADC（最多24通道）；Sigma Delta调制器数字滤波器（DFSDM，8通道/4滤波器）；2×12位D/A转换器
DMA：通用DMA（16流控制器，带FIFO和突发支持）
定时器：最多18个定时器（最多13个16位，含1个低功耗16位定时器可在停止模式使用；2个32位），每个最多4个IC/OC/PWM或脉冲计数器和正交编码器输入，所有15个定时器最高216MHz；2个看门狗；SysTick定时器
调试模式：SWD和JTAG接口；Cortex-M7 Trace Macrocell
I/O端口：最多168个带中断能力的I/O端口；最多164个高速I/O（最高108MHz）；最多166个5V容忍I/O
通信接口：最多28个通信接口，包括最多4个I²C（SMBus/PMBus）、4个USART/4个UART（12.5Mbit/s，支持ISO7816、LIN、IrDA、调制解调器控制）、6个SPI（最高54Mbit/s，3个带复用单工I2S用于音频）、2个SAI（串行音频接口）、3个CAN（2.0B Active）、2个SDMMC、SPDIFRX接口、HDMI-CEC、MDIO从接口
高级连接：USB 2.0全速设备/主机/OTG控制器（带片上PHY）；USB 2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上全速PHY和ULPI）；10/100以太网MAC（带专用DMA，支持IEEE1588v2硬件、MII/RMII）
其他：8至14位摄像头接口（最高54MB/s）；真随机数生成器；CRC计算单元；RTC（亚秒级精度，硬件日历）；96位ID

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M7
	CPU最大主频	216MHz
	CPU位数	32 Bit
	程序存储容量	2MB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	512KB
	EEPROM容量	-
	I/O数量	82
	振荡器类型	内置
	工作电压	1.7V~3.6V
	工作温度	-40℃~+85℃
