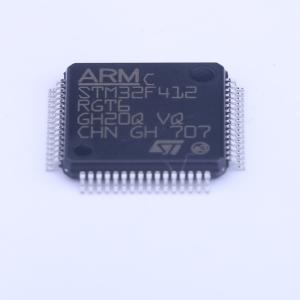

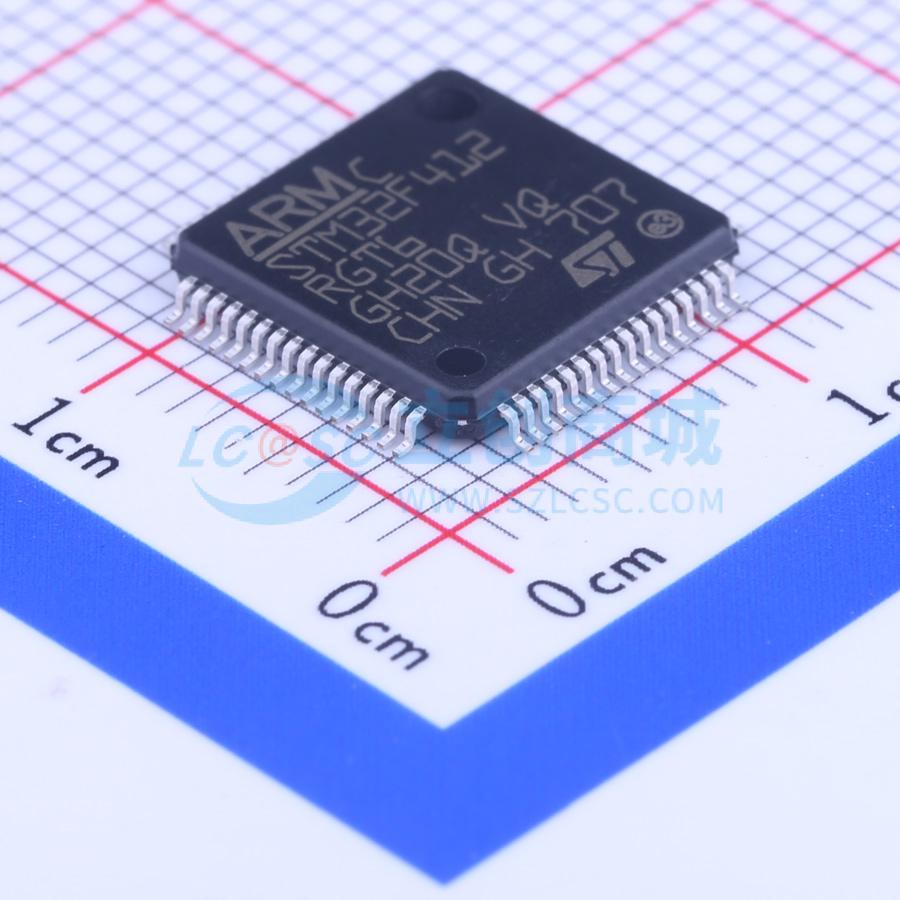

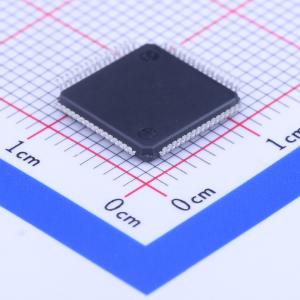

STM32F412RGT6
支持BAM的STM32动态效率MCU，带DSP和FPU的高性能ARM Cortex-M4 MCU，具有1 MB Flash、100 MHz CPU、ART加速器和DFSDM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：动态效率线，带BAM（批量采集模式）内核：ARM 32位Cortex-M4 CPU，带FPU，自适应实时加速器（ART AcceleratorTM），允许从闪存零等待状态执行，频率高达100 MHz，内存保护单元，125 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。 存储器：高达1 Mbyte闪存；256 Kbyte SRAM；灵活的外部静态存储器控制器，数据总线高达16位，支持SRAM、PSRAM、NOR闪存；双模式Quad-SPI接口；LCD并行接口，支持8080/6800模式。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F412RGT6
- 商品编号
- C94351
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 100MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 50 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款ARM Cortex-M4 32位微控制器（MCU），带有浮点运算单元（FPU），具备125 DMIPS的处理能力，内置1MB Flash和256KB RAM，支持USB OTG FS，拥有17个定时器、1个ADC和17个通信接口，属于动态效率线系列，带有批量采集模式（BAM）。
商品特性
- 核心：ARM 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator）支持从Flash零等待执行，频率最高100MHz，内存保护单元，125 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
- 内存：最多1MB Flash内存；256KB SRAM；灵活的外部静态内存控制器（支持16位数据总线，兼容SRAM、PSRAM、NOR Flash）；双模式Quad-SPI接口
- LCD并行接口：支持8080/6800模式
- 时钟、复位和电源管理：应用电源和I/O电压范围1.7V至3.6V；支持POR、PDR、PVD和BOR；4至26MHz晶振；内部16MHz工厂校准RC振荡器；用于RTC的32kHz晶振（带校准）；内部32kHz RC振荡器（带校准）
- 功耗：运行模式（外设关闭）：112μA/MHz；停止模式（Flash处于停止模式，快速唤醒）：25℃下典型值50μA，最大值75μA；停止模式（Flash处于深度掉电模式，慢速唤醒）：25℃下低至18μA，最大值40μA；待机模式：25℃/1.7V无RTC时2.4μA，85℃/1.7V时12μA；VBAT供电RTC：25℃下1μA
- ADC：1个12位、2.4MSPS ADC，最多16通道
- 其他模拟/数字特性：2个sigma delta调制器数字滤波器，4个PDM接口，支持立体声麦克风；通用DMA：16流DMA
- 封装：WLCSP64、LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、UFQFPN48（7×7mm）、UFBGA100（7×7mm）、UFBGA144（10×10mm）
- 定时器：最多17个定时器，包括12个16位定时器、2个32位定时器（各最高100MHz，支持最多4个IC/OC/PWM或脉冲计数器及正交编码器输入）、2个看门狗定时器（独立和窗口型）、1个SysTick定时器
- 调试模式：串行线调试（SWD）和JTAG；Cortex-M4嵌入式跟踪宏单元（ETM）
- I/O端口：最多114个带中断能力的I/O端口；最多109个最高100MHz的快速I/O；最多114个5V容忍I/O
- 通信接口：最多4个I2C接口（支持SMBus/PMBus）；最多4个USART（2个12.5Mbit/s，2个6.25Mbit/s，支持ISO7816、LIN、IrDA、调制解调器控制）；最多5个SPI/I2S（最高50Mbit/s，支持SPI或I2S音频协议，其中2个复用全双工I2S接口）；SDIO接口（支持SD/MMC/eMMC）；高级连接：USB 2.0全速设备/主机/OTG控制器（带PHY）；2个CAN（2.0B Active）
- 其他特性：真随机数生成器；CRC计算单元；96位ID；RTC（亚秒级精度，硬件日历）；所有封装均为ECOPACK2环保封装
