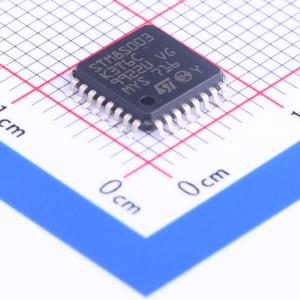

STM8S003K3T6CTR
主流超值系列8位MCU，具有8 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：16 MHz先进STM8内核，采用哈佛架构和三级流水线，指令集扩展。 存储器：程序存储器：8 Kbyte闪存，在55°C下经过100个周期后数据可保留20年。RAM：1 Kbyte。数据存储器：128字节真数据EEPROM，耐久性高达100k次写/擦除循环。 时钟、复位和电源管理：2.95 V至5.5 V工作电压。灵活的时钟控制，4种主时钟源：低功耗晶体谐振器振荡器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8S003K3T6CTR
- 商品编号
- C92470
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.2625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 128Byte | |
| I/O数量 | 28 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.95V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
Value line系列16MHz STM8S 8位微控制器，配备8千字节Flash存储器、128字节数据EEPROM、10位ADC、3个定时器及UART、SPI、I²C通信接口。
商品特性
- 内核：16MHz STM8内核，采用哈佛架构和三级流水线，支持扩展指令集
- 存储器：8千字节Flash（55℃下100次循环后数据保留20年）、1千字节RAM、128字节真数据EEPROM（读写/擦除循环可达10万次）
- 时钟与电源管理：工作电压2.95V至5.5V；4种主时钟源（低功耗晶体谐振振荡器、外部时钟输入、内部可微调16MHz RC、内部低功耗128kHz RC）；时钟安全系统；低功耗模式（等待、主动停机、停机）；可单独关闭外设时钟；永久激活的低功耗上电/掉电复位
- 中断管理：嵌套中断控制器（32个中断）；最多27个外部中断（6个向量）
- 定时器：16位高级控制定时器（4个CAPCOM通道、3个互补输出、死区插入、同步）；16位通用定时器（3个CAPCOM通道）；8位基本定时器；自动唤醒定时器；窗口和独立看门狗定时器
- 通信接口：UART（同步时钟输出、智能卡、IrDA、LIN主模式）；SPI（最高8Mbit/s）；I²C（最高400Kbit/s）
- ADC：10位ADC（±1LSB精度，最多5个多路复用通道，扫描模式、模拟看门狗）
- I/O：32引脚封装最多28个I/O口（含21个高灌电流输出）；高鲁棒性设计，抗电流注入
- 开发支持：嵌入式单线接口模块（SWIM），用于快速片上编程和非侵入式调试
- 封装：LQFP32（7×7mm）、TSSOP20（6.5×6.4mm）、UFQFPN20（3×3mm）
应用领域
- 消费电子设备
- 工业控制模块
- 智能家居设备
- 传感器数据采集系统
- 低功耗嵌入式系统
- 小型物联网终端
- 便携式电子设备
- 汽车辅助电子模块（非安全关键）
- 医疗健康监测设备（低复杂度）
- 智能玩具与教育设备
