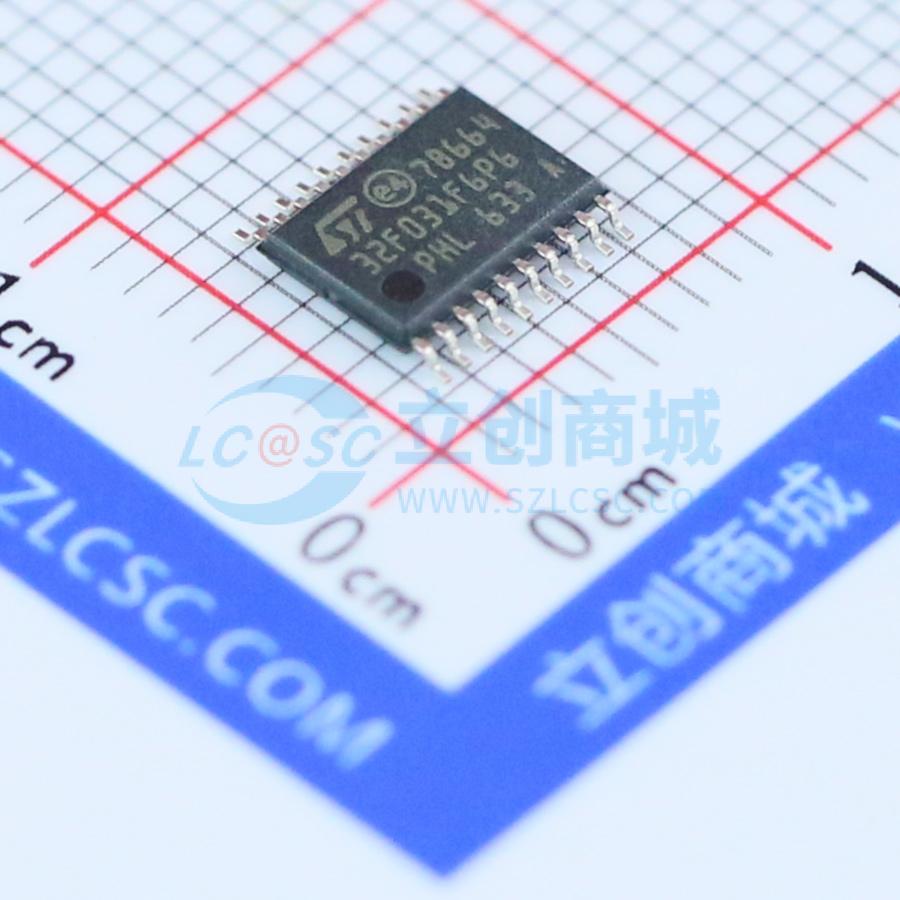

STM32F031F6P6TR
主流ARM Cortex-M0基本型系列MCU，具有32 KB Flash、48 MHz CPU和电机控制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：ARM 32位Cortex-M0 CPU，频率高达48 MHz。 16至32 Kbytes的闪存。 4 Kbytes带硬件奇偶校验的SRAM。 CRC计算单元。 复位和电源管理。 数字和I/O电源：2.0至3.6 V
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F031F6P6TR
- 商品编号
- C92120
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 15 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
基于ARM®的32位微控制器，配备最多32千字节闪存、9个定时器、ADC和通信接口，工作电压2.0至3.6V。
商品特性
- 核心：ARM®32位Cortex®-M0 CPU，频率最高达48MHz
- 内存：16至32千字节闪存；4千字节带硬件奇偶校验的SRAM
- CRC计算单元
- 复位和电源管理：数字和I/O供电2.0至3.6V；模拟供电VDDA从VDD到3.6V；上电/掉电复位（POR/PDR）；可编程电压检测器（PVD）；低功耗模式：睡眠、停止和待机；VBAT供电用于RTC和备份寄存器
- 时钟管理：4至32MHz晶体振荡器；32kHz RTC振荡器带校准；内部8MHz RC带6倍PLL选项；内部40kHz RC振荡器
- 最多39个快速I/O：所有可映射到外部中断向量；最多26个I/O支持5V容忍能力
- 5通道DMA控制器
- 1个12位、1.0μs ADC（最多10通道）：转换范围0至3.6V；独立模拟供电2.4至3.6V
- 最多9个定时器：1个16位7通道高级控制定时器（6通道PWM输出，带死区生成和紧急停止）；1个32位和1个16位定时器（最多4个IC/OC，可用于IR控制解码）；1个16位定时器（2个IC/OC、1个OCN、死区生成和紧急停止）；1个16位定时器（IC/OC和OCN、死区生成、紧急停止和IR控制调制器门）；1个16位定时器（1个IC/OC）；独立和系统看门狗定时器；SysTick定时器：24位向下计数器
- 带闹钟和从停止/待机模式周期性唤醒的日历RTC
- 通信接口：1个I2C接口（支持快速模式Plus 1Mbit/s，带20mA电流沉，SMBus/PMBus，可从停止模式唤醒）；1个USART（支持主同步SPI和调制解调器控制、ISO7816接口、LIN、IrDA能力、自动波特率检测和唤醒功能）；1个SPI（18Mbit/s，4至16可编程位帧，复用I2S接口）
- 串行线调试（SWD）
- 96位ID
- 扩展温度范围：-40至+105℃
- 所有封装均为ECOPACK®2
- 封装类型：LQFP32（7×7mm）、LQFP48（7×7mm）、UFQFPN32（5×5mm）、UFQFPN28（4×4mm）、WLCSP25（2.1×2.1mm）、TSSOP20（6.5×4.4mm）
