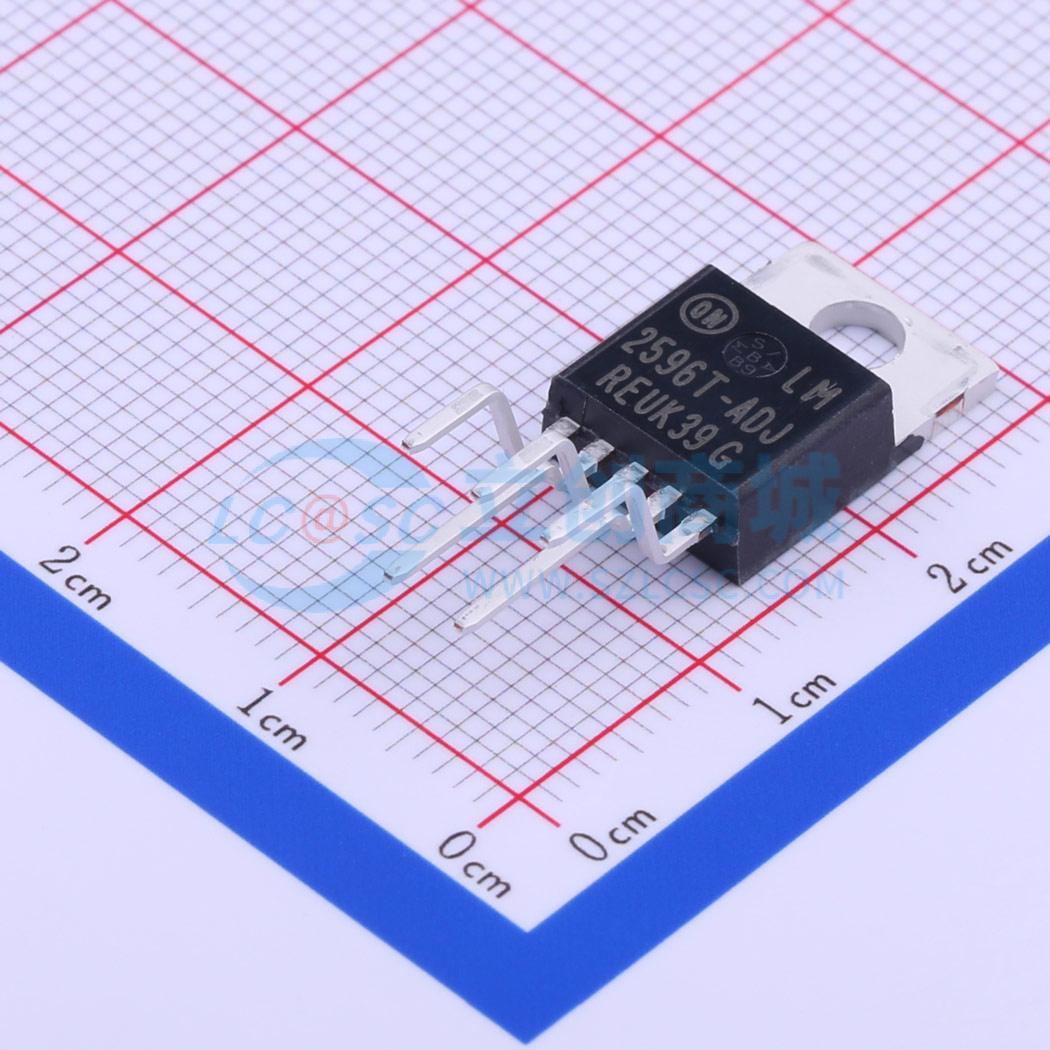

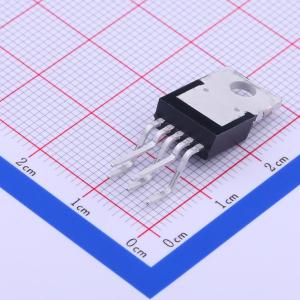

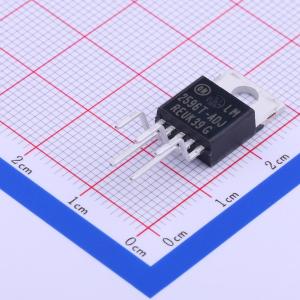

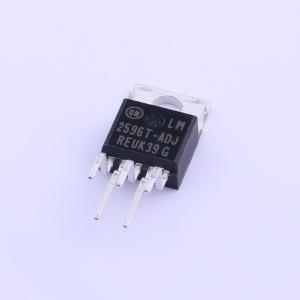

LM2596TVADJG
LM2596TVADJG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于简单便捷的降压开关稳压器（降压转换器）设计。能够驱动3.0A负载，具有出色的线路和负载调节能力。有可调输出版本，内部补偿可减少外部组件数量，简化电源设计。作为开关模式电源，与流行的三端线性稳压器相比，效率显著提高，特别是在较高输入电压下。工作在150kHz的开关频率，允许使用更小尺寸的滤波组件。有标准5引脚TO-220封装和几种不同的引脚弯曲选项，以及D²PAK表面贴装封装。在指定的输入电压和输出负载条件下，输出电压保证有±4%的公差，振荡器频率有±15%的公差。具备外部关断功能，典型待机电流为80μA。自保护功能包括输出开关的逐周期电流限制以及故障条件下的热关断保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- LM2596TVADJG
- 商品编号
- C92133
- 商品封装
- TO-220-5H
- 包装方式
- 管装
- 商品毛重
- 3.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2596调节器是一种单片集成电路，旨在简化降压开关调节器（降压转换器）的设计。它可以驱动3.0A的负载，并具有出色的线性和负载调节性能。该器件提供可调输出版本，并且内部已进行补偿，以减少外部组件的数量，从而简化电源设计。
由于LM2596是开关模式电源，因此与常用的三端线性调节器相比，其效率显著更高，尤其是在输入电压较高的情况下。
LM2596的工作开关频率为150kHz，这使得所需的滤波组件比低频开关调节器更小。它采用标准的5引脚TO-220封装，有多种不同的引脚弯曲选项，并且还提供D2PAK表面贴装封装。
其他特性包括在指定的输入电压和输出负载条件下，输出电压的公差保证为±4%，振荡器频率的公差为±15%。还包括外部关断功能，典型待机电流为80μA。自保护功能包括输出开关的逐周期电流限制以及故障条件下的热关断保护。
商品特性
- 可调输出电压范围 1.23 V − 37 V
- 保证 3.0 A 输出负载电流
- 宽输入电压范围，最高可达 40 V
- 150 kHz 固定频率内部振荡器
- TTL 关断功能
- 低功耗待机模式，典型值 80 μA
- 热关断和电流限制保护
- 内部环路补偿
- 湿度敏感度等级 (MSL) 为 1
- 提供无铅封装
应用领域
- 简单高效的降压（Buck）调节器
- 用于线性调节器的高效预调节器
- 卡上开关调节器
- 正到负转换器（升降压）
- 负电压升压转换器
- 电池充电器电源供应
