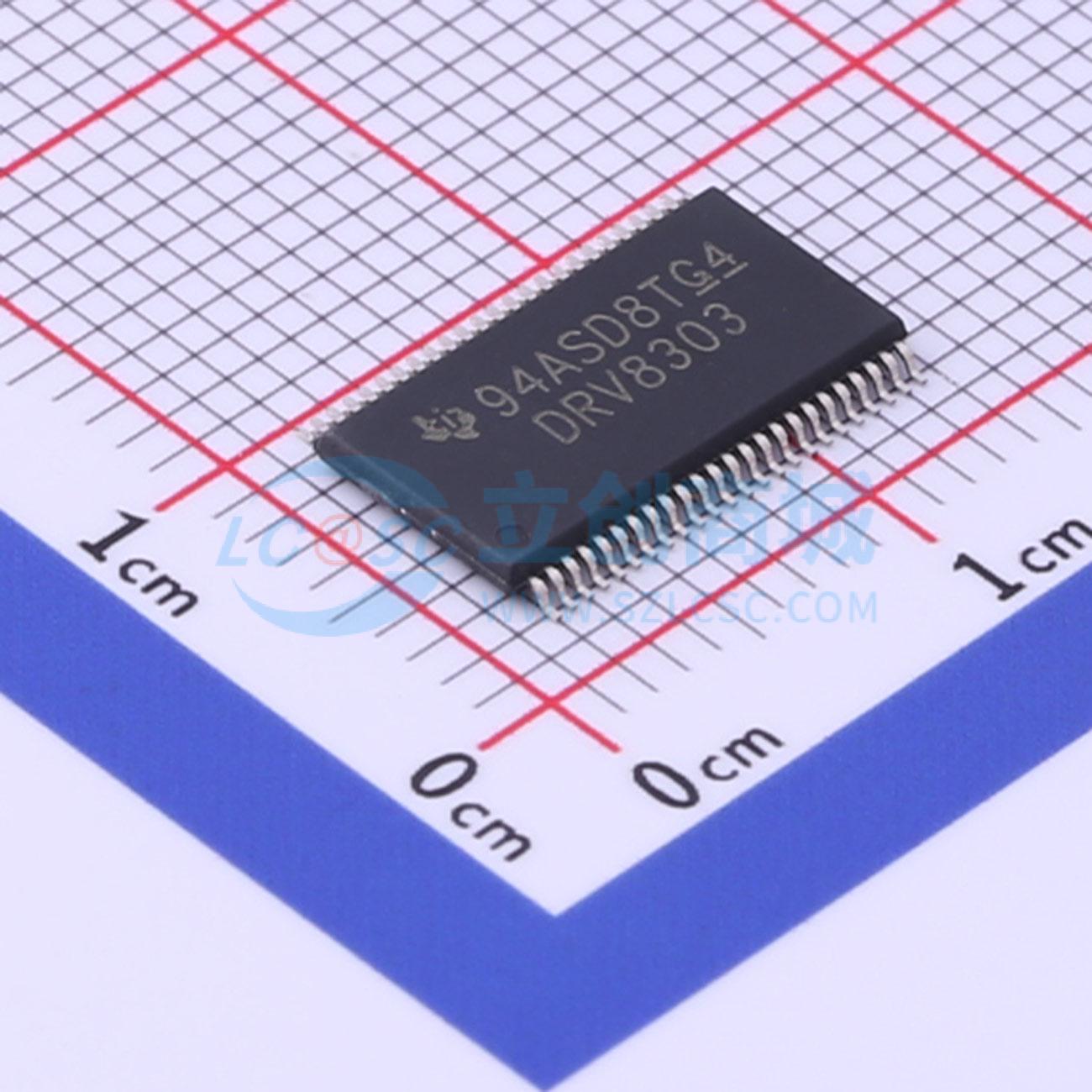

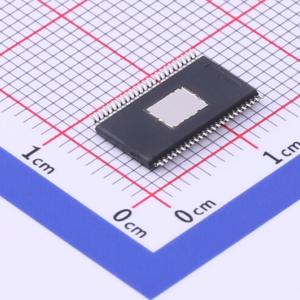

温馨提醒：图片仅供参考，商品以实物为准

DRV8303DCAR

无刷直流BLDC电机驱动芯片 60V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8303 具有电流分流放大器和 SPI 的最大 65V 三相栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8303DCAR
商品编号: C91880
商品封装: HTSSOP-48-EP-6.1mm
包装方式: 编带
商品毛重: 0.357克(g)

商品参数

	属性	参数值
	工作电压	6V~60V
	上升时间(tr)	25ns
	下降时间(tf)	25ns
	特性	欠压保护(UVP)；过流保护(OCP)；过压保护(OVP)；过热保护(OPT)
	工作温度	-40℃~+125℃

商品概述

DRV8303是一款适用于三相电机驱动应用的栅极驱动器IC。该器件提供三个半桥驱动器，每个驱动器能够驱动两个N通道MOSFET。该器件最高支持1.7A拉电流和2.3A峰值电流。DRV8303可在6V至60V的宽电源范围内，在单一电源供电下运行。它采用自举栅极驱动器架构和涓流充电电路来支持100%占空比。DRV8303在切换高侧或低侧MOSFET时使用自动握手机制，以防止发生电流击穿。高侧和低侧MOSFET的集成VDS感测用于防止外部功率级出现过流现象。 DRV8303具有两个针对电流进行精确测量的分流放大器。这两个放大器支持双向电流感测，可提供高达3V的可调节输出失调电压。串行外设接口(SPI)提供详细的故障报告和灵活的参数设置，例如电流分流放大器的增益选项和栅极驱动器的转换率控制。

商品特性

6V至60V工作电源电压范围
1.7A拉电流和2.3A灌电流栅极驱动电流能力
具有用于降低EMI的转换率控制
支持100%占空比的自举栅极驱动器
6种或3种脉宽调制(PWM)输入模式
具有可调节增益和偏移的双集成电流分流放大器
支持3.3V和5V接口
串行外设接口(SPI)
可编程死区控制(DTC)
可编程过流保护(OCP)
PVDD和GVDD欠压锁定(UVLO)
GVDD过压锁定(OVLO)
过热警告/关断(OTW/OTS)
通过nFAULT、nOCTW和SPI寄存器进行报告

应用领域

三相无刷直流(BLDC)电机和永磁同步电机(PMSM)
CPAP和泵
电动自行车
电动工具
机器人和遥控(RC)玩具
工业自动化

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET
	驱动通道数	6
	灌电流(IOL)	2.3A
	拉电流(IOH)	1.7A
