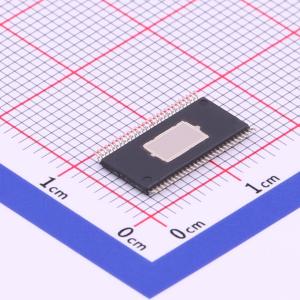

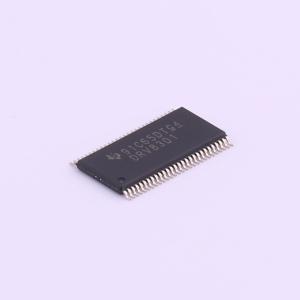

温馨提醒：图片仅供参考，商品以实物为准

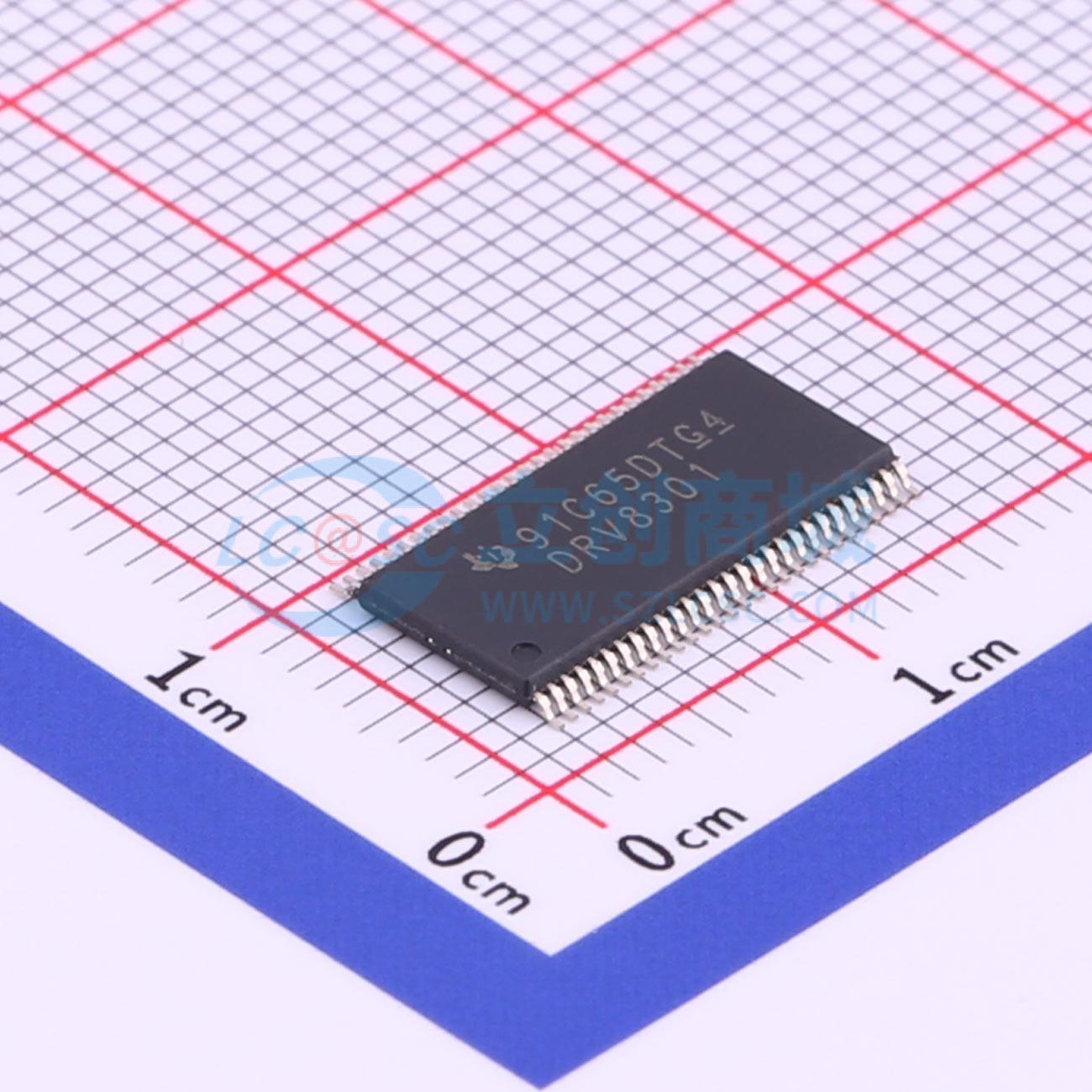

DRV8301DCA

DRV8301 三相门极驱动器，带双电流分流放大器和降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8301 具有降压稳压器、电流分流放大器和 SPI 的最大 65V 三相栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8301DCA
商品编号: C92113
商品封装: HTSSOP-56-EP-6mm
包装方式: 管装
商品毛重: 0.64克(g)

商品参数

	属性	参数值
	工作电压	6V~60V
	上升时间(tr)	25ns
	下降时间(tf)	25ns
	特性	欠压保护(UVP)；过流保护(OCP)；过压保护(OVP)；过热保护(OPT)
	工作温度	-40℃~+125℃

商品概述

DRV8301是一款用于三相电机驱动应用的栅极驱动IC。该器件提供三个半桥驱动器，每个驱动器能够驱动两个N沟道MOSFET。DRV8301支持高达1.7 A的源电流和2.3 A的峰值电流能力。DRV8301可在6 V至60 V宽范围的单电源下工作。该器件采用带有涓流充电电路的自举式栅极驱动架构，支持100%占空比。当高端或低端MOSFET进行开关操作时，DRV8301采用自动握手机制来防止电流流动。通过集成高端和低端MOSFET的VDS感应功能，可保护外部功率级免受过流情况影响。 DRV8301包含两个电流检测放大器，用于精确的电流测量。这些放大器支持双向电流检测，并提供高达3 V的可调输出偏移。 DRV8301还集成了一个开关模式降压转换器，其输出电压和开关频率均可调。该降压转换器可提供高达1.5 A的电流，以满足MCU或其他系统的电源需求。 SPI接口提供详细的故障报告和灵活的参数设置，如电流检测放大器的增益选项和栅极驱动器的压摆率控制。

商品特性

6 V至60 V工作电源电压范围
1.7 A源电流和2.3 A灌电流栅极驱动能力
压摆率控制，用于降低EMI
支持100%占空比的自举式栅极驱动器
6路或3路PWM输入模式
双集成电流检测放大器，增益和偏移可调
集成1.5 A降压转换器
支持3.3 V和5 V接口
SPI保护特性：
- 可编程死区时间控制（DTC）
- 可编程过流保护（OCP）
- PVDD和GVDD欠压锁定（UVLO）
- GVDD过压锁定（OVLO）
- 通过nFAULT、nOCTW和SPI寄存器报告的过温警告/关断（OTW/OTS）

应用领域

三相无刷直流（BLDC）和永磁同步（PMSM）电机
持续气道正压通气（CPAP）设备和泵
电动自行车
电动工具
机器人和遥控玩具
工业自动化

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相；半桥
	负载类型	MOSFET
	驱动通道数	6
	灌电流(IOL)	2.3A
	拉电流(IOH)	1.7A
