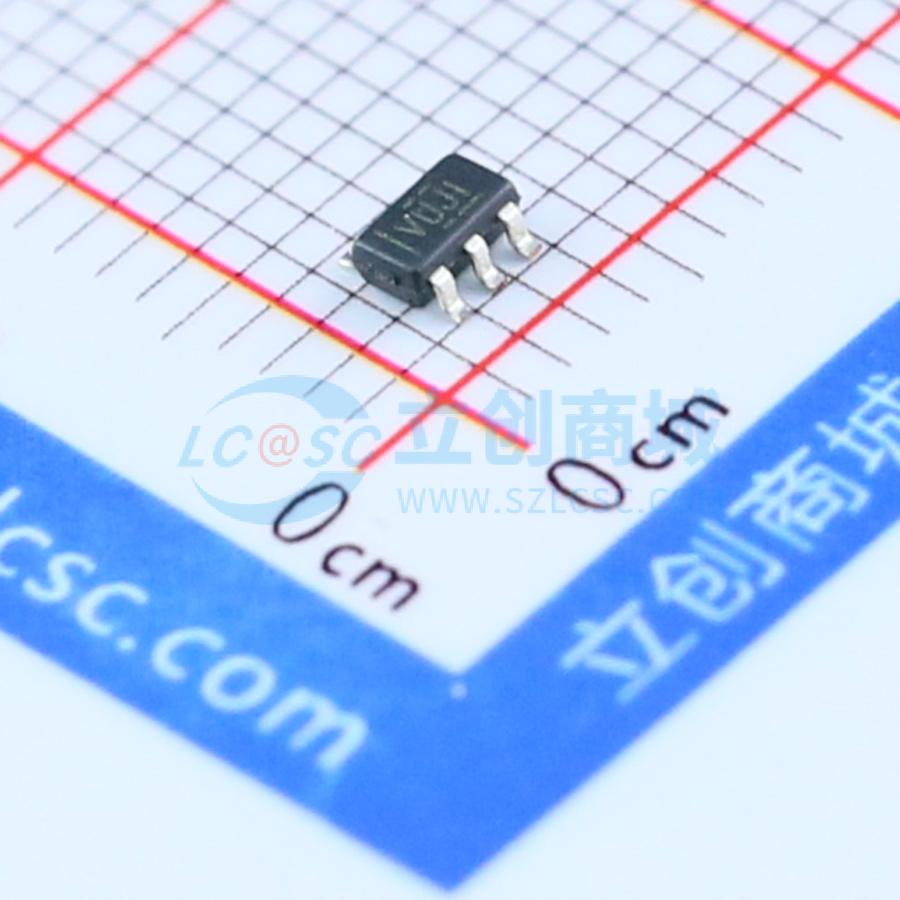

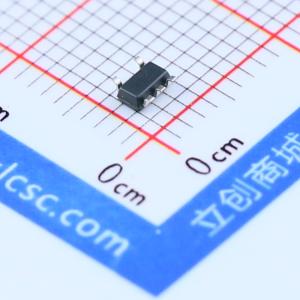

温馨提醒：图片仅供参考，商品以实物为准
TLV71325PDBVR
具有主动输出放电和使能功能的 150mA、低压降无电容稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV713P 具有主动输出放电和使能功能的 150mA、低压降无电容稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV71325PDBVR
- 商品编号
- C90841
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 70dB@(100Hz) | |
| 压差 | 246mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 55uVrms | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TLV713系列低压差（LDO）线性稳压器是静态电流较低的LDO，具有出色的电源和负载瞬态性能，专为对功耗敏感的应用而设计。这些器件的典型精度为1%。 TLV713系列器件无需输出电容即可稳定工作。省去输出电容可大幅减小解决方案尺寸。不过，若使用输出电容，TLV713系列搭配任何输出电容也能稳定工作。 TLV713还能在器件上电和启用期间提供浪涌电流控制。TLV713将输入电流限制在规定的电流限值内，避免大电流从输入电源流入。此功能在电池供电设备中尤为重要。
商品特性
- 有无电容均可稳定工作
- 折返式过流保护
- 封装：1mm×1mm 4引脚X2SON、5引脚SOT - 23
- 极低压差：150mA时为230mV
- 精度：1%
- 低静态电流：50μA
- 输入电压范围：1.4V至5.5V
- 提供1V至3.3V的固定输出电压
- 高电源抑制比：1kHz时为65dB
- 有源输出放电（仅P版本）
应用领域
- 个人数字助理（PDA）和电池供电的便携式设备
- MP3播放器及其他手持产品
- 无线局域网（WLAN）及其他电脑附加卡
