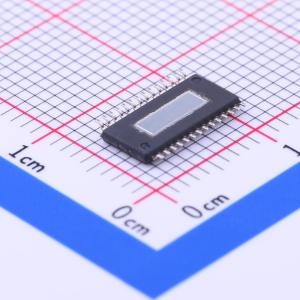

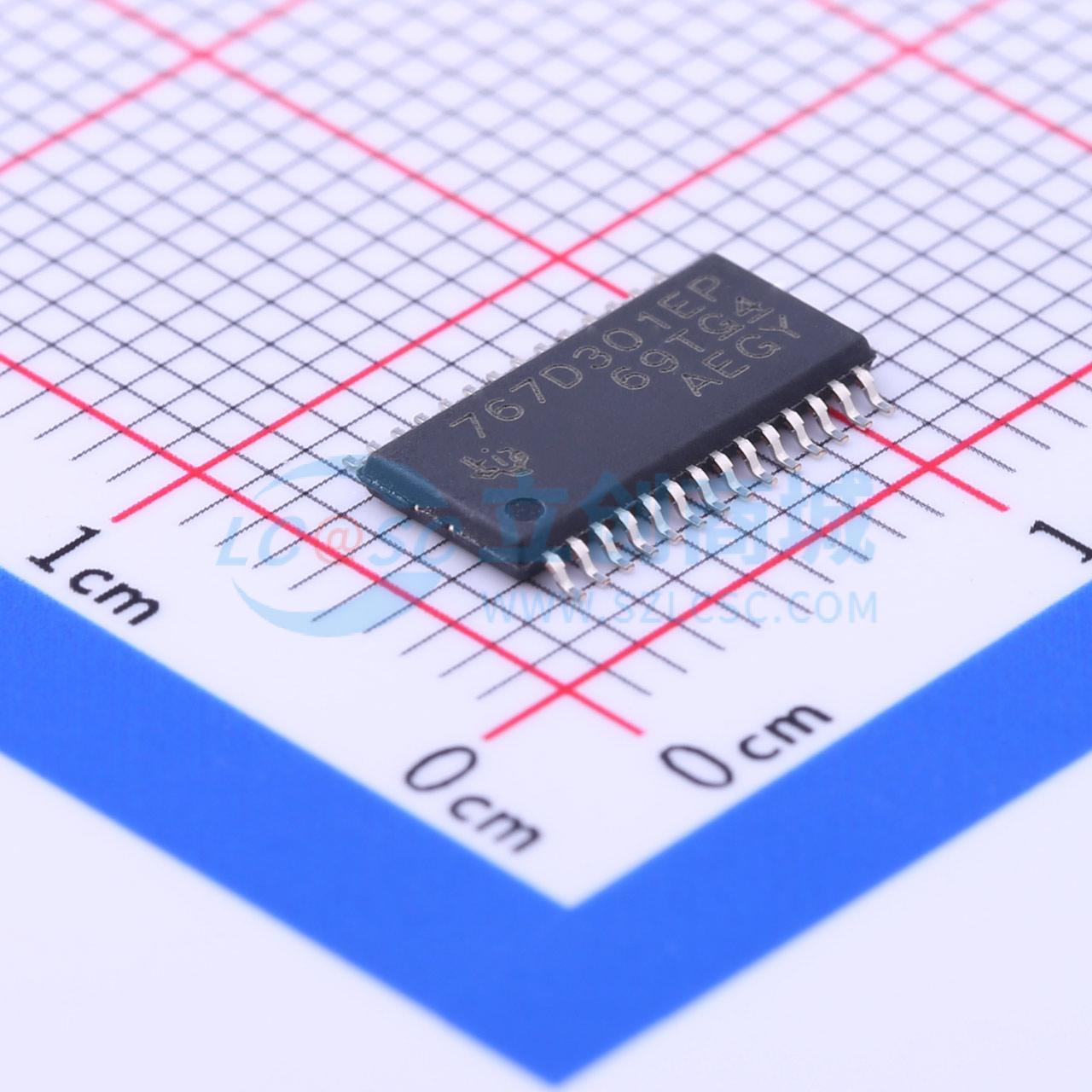

温馨提醒：图片仅供参考，商品以实物为准
TPS767D301MPWPREP
增强型产品，双输出低压降电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS767D301-EP 增强型产品双路输出、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS767D301MPWPREP
- 商品编号
- C94198
- 商品封装
- HTSSOP-28-EP-4.5mm
- 包装方式
- 编带
- 商品毛重
- 0.261克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定；可调 | |
| 工作电压 | 10V | |
| 输出电压 | 1.5V~5.5V；3.3V | |
| 输出电流 | 1A；1A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) | |
| 压差 | 350mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 85uA | |
| 噪声 | 55uVrms | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 2 |
商品概述
TPS767D301 - EP双电压稳压器采用紧凑封装，具备快速瞬态响应、低压差（LDO）以及双输出功能，并能与10 μF低等效串联电阻（ESR）输出电容配合实现稳定工作。 TPS767D301 - EP双电压稳压器主要为数字信号处理器（DSP）应用而设计。该器件可用于任何混合输出电压应用，每个稳压器的输出电流最高可达1 A。双路低电平有效复位（RESET）信号可分别对核心逻辑和输入/输出（I/O）进行复位操作。 由于P沟道金属氧化物半导体（PMOS）器件表现为低阻值电阻，因此压差非常低，且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，静态电流极低，且与输出负载无关（在0 mA至1 A的全输出电流范围内，典型值为85 μA）。这两项关键指标显著延长了电池供电系统的工作寿命。该LDO器件还具备睡眠模式；向使能（EN）引脚施加TTL高电平信号可关闭稳压器，在结温（TJ）为25°C时将静态电流降至1 μA。 当出现欠压情况时，TPS767D301 - EP的复位（RESET）输出会触发微计算机和微处理器系统的复位操作。TPS767D301 - EP内部的比较器会监测稳压器的输出电压，以检测稳压输出电压是否出现欠压情况。 TPS767D301 - EP提供可调版本（可在1.5 V至5.5 V范围内进行编程）。在电源、负载和温度变化范围内，输出电压容差最大为3%。TPS767D301 - EP采用28引脚PowerPAD TSSOP（PWP）封装。该器件的工作结温范围为 - 55°C至125°C。
商品特性
- 受控基线：单一组装/测试地点、单一制造地点
- 扩展温度性能： - 55°C至125°C
- 增强型减少制造源（DMS）支持
- 增强型产品变更通知认证谱系
- 按照JEDEC和行业标准进行元件认证，确保在扩展温度范围内可靠运行。这包括但不限于高加速应力测试（HAST）或偏置85/85测试、温度循环测试、高压蒸煮测试或无偏置HAST测试、电迁移测试、键合金属间化合物寿命测试以及模塑料寿命测试。
- 双输出电压，适用于分离电源应用
- 每个稳压器的输出电流范围为0 mA至1.0 A
- 3.3 V/可调输出
- 快速瞬态响应
- 在负载和温度变化范围内，容差为3%
- 1 A负载时，典型压差为350 mV
- 典型静态电流超低，为85 μA
- 关断期间静态电流为1 μA
- 双路开漏上电复位，每个稳压器的延迟时间为200 ms
- 28引脚PowerPAD TSSOP封装
- 每个稳压器均具备热关断保护功能
