Atmel | SMART SAM4N 系列是基于高性能32位ARM Cortex-M4 RISC处理器的Flash微控制器家族的一员。它最大运行速度为100 MHz，具有高达1024 K字节的Flash和高达80 K字节的SRAM。外设集包括3个USART、4个UART、3个TWI、1个SPI，以及1个PWM定时器、2个三通道通用16位定时器（支持步进电机和正交解码逻辑）、一个低功耗RTC、一个低功耗RTT、256位通用备份寄存器、一个10位ADC（通过数字平均可达12位）和一个带有内部电压参考的10位DAC。

SAM4N设备具有三种软件可选的低功耗模式：睡眠模式、等待模式和备份模式。在睡眠模式下，处理器停止工作而其他功能可以保持运行。在等待模式下，所有时钟和功能都停止，但可以配置某些外设根据预定义条件唤醒系统。在备份模式下，只有RTC、RTT和唤醒逻辑处于运行状态。

实时事件管理允许外设在活动模式和睡眠模式下接收、响应和发送事件，无需处理器干预。

SAM4N设备是一款中档通用微控制器，在降低功耗、处理能力和外设集方面具有最佳比率。这使得SAM4N能够支持广泛的应用，包括工业自动化和M2M（机器对机器）、能源计量、消费电子和家电、楼宇和家庭控制等。

其工作电压范围为1.62V至3.6V，并提供48引脚、64引脚和100引脚QFP封装、48引脚和64引脚QFN封装以及100球BGA封装。

SAM4N系列与Atmel SAM4S、SAM3S、SAM3N和SAM7S设备引脚兼容，便于产品组合内的轻松迁移。

对于需要降低BOM成本的应用，SAM4N系列是从SAM4S迁移的理想路径。

• ARM Cortex-M4 内核，最高运行频率为 100 MHz
• 存储器保护单元 (MPU)
• Thumb -2 指令集
• 与 SAM3N、SAM3S 产品（48/64/100 针版本）、SAM4S（64/100 针版本）和 SAM7S 旧版产品（64 针版本）引脚兼容

存储器

• 最高 1024 K 字节嵌入式闪存
• 最高 80 K 字节嵌入式 SRAM
• 8 K 字节 ROM，带有嵌入式引导加载程序例程（UART）和 IAP 例程，单周期访问最高速度
• 系统嵌入式电压调节器用于单电源操作
• 上电复位 (POR)、掉电检测 (BOD) 和看门狗确保安全操作
• 石英或陶瓷谐振器振荡器：主电源 3 至 20 MHz 带故障检测，可选低功耗 32.768 kHz 用于 RTC 或设备时钟
• 高精度 8/12 MHz 工厂校准内部 RC 振荡器，默认频率 4 MHz 用于设备启动
• 应用中微调访问以进行频率调整
• 慢速时钟内部 RC 振荡器作为永久低功耗模式设备时钟
• PLL 最高 240 MHz 用于设备时钟
• 温度传感器
• 最多 23 个外设 DMA (PDC) 通道

低功耗模式

• 睡眠、等待和备份模式，在备份模式下最低 0.7 μA，带 RTC、RTT 和 GPBR

外设

• 最多 3 个 USART，支持 ISO7816、IrDA（仅 USART0）、RS-485 和 SPI 模式
• 最多 4 个两线制 UART
• 最多 3 个两线接口 (TWI)
• 1 个 SPI
• 2 个三通道 16 位定时计数器块，具有捕获、波形、比较和 PWM 模式，正交解码逻辑和 2 位格雷码上/下计数器用于步进电机
• 1 个四通道 16 位 PWM
• 32 位低功耗实时时钟 (RTT) 和低功耗实时日历 (RTC)，带日历和闹钟功能
• 256 位通用备份寄存器 (GPBR)

I/O

• 最多 79 条 I/O 线，具有外部中断能力（边沿或电平敏感），去抖动，毛刺滤波和片上串联电阻端接
• 可单独编程的开漏、上拉和下拉电阻以及同步输出
• 三个 32 位并行输入/输出控制器

模拟

• 一个 10 位 ADC，最高 510 ksps，具有数字平均功能，提供高达 12 位的增强分辨率模式，最多 16 个通道
• 一个 10 位 DAC，最高 1 msps
• 内部电压基准，典型值 3V

封装

• 100 引脚 LQFP – 14 x 14 mm，间距 0.5 mm
• 100 球 TFBGA – 9 x 9 mm，间距 0.8 mm
• 100 球 VFBGA – 7 x 7 mm，间距 0.65 mm

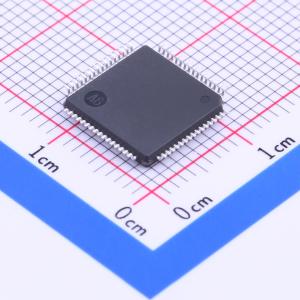

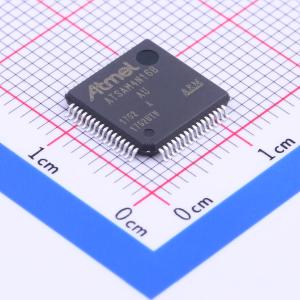

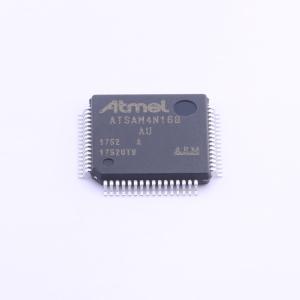

• 64 引脚 LQFP – 10 x 10 mm，间距 0.5 mm
• 64 焊盘 QFN – 9 x 9 mm，间距 0.5 mm
• 48 引脚 LQFP – 7 x 7 mm，间距 0.5 mm
• 48 焊盘 QFN – 7 x 7 mm，间距 0.5 mm

• 工业自动化和M2M（机器对机器）
• 能源计量
• 消费电子和家电
• 建筑和家庭控制
