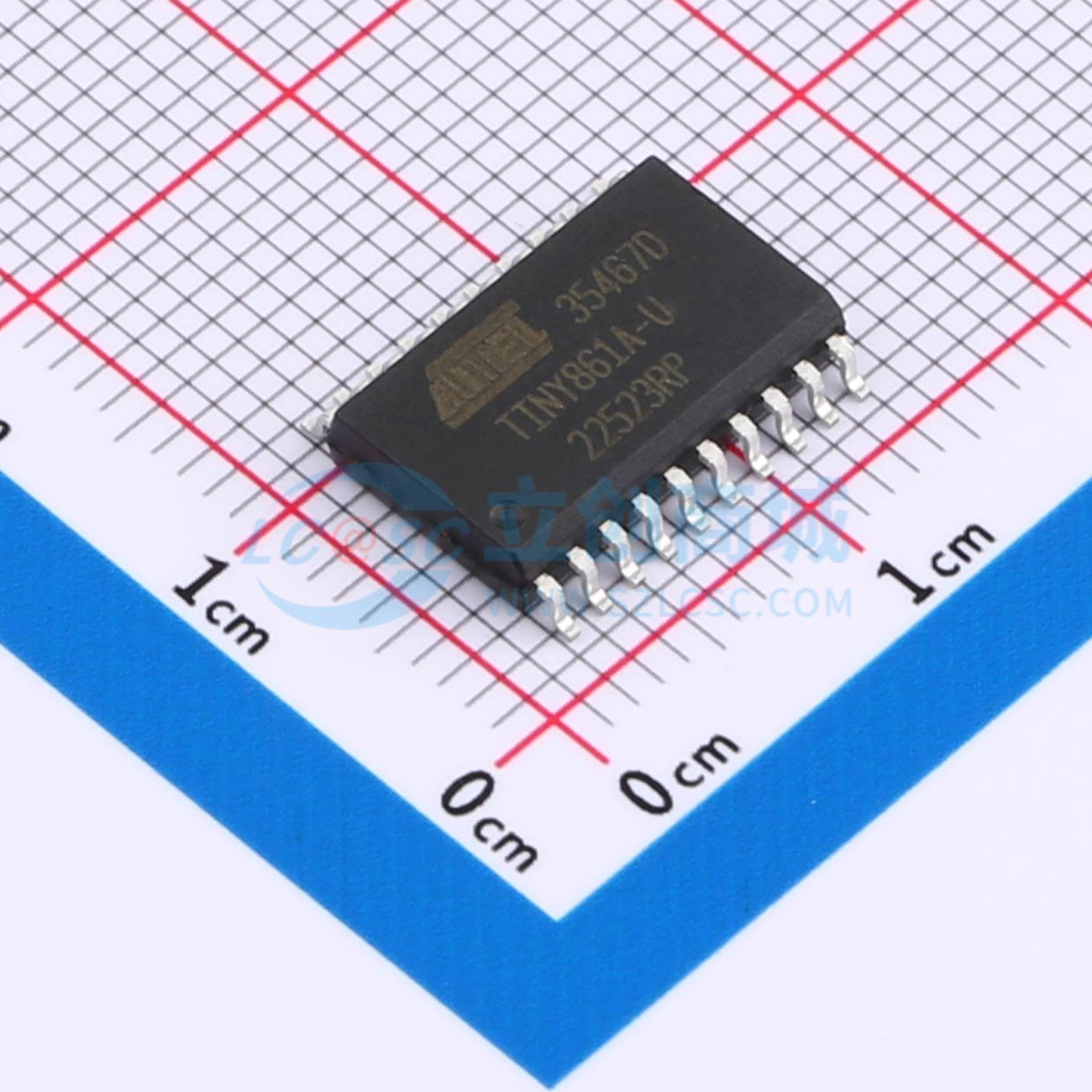

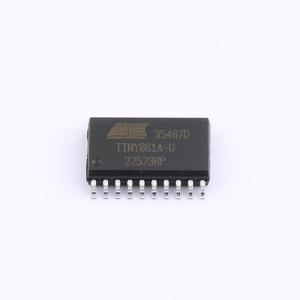

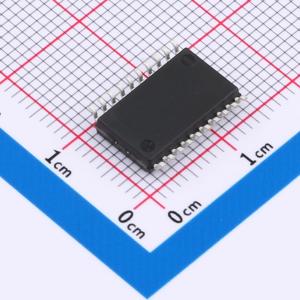

温馨提醒：图片仅供参考，商品以实物为准

ATTINY861A-SU

描述: 低功耗CMOS 8位微控制器基于AVR增强型RISC架构。通过在单个时钟周期内执行强大的指令，器件实现接近每MHz 1 MIPS的吞吐量，使系统设计人员能够优化功耗与处理速度。AVR内核将丰富的指令集与32个通用工作寄存器相结合。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现比传统CISC微控制器快达十倍的吞吐量。提供以下特性：2/4/8K字节的系统内可编程闪存、128/256/512字节EEPROM、128/256/512字节SRAM、16个通用I/O线、32个通用工作寄存器、一个具有比较模式的8位定时器/计数器、一个8位高速定时器/计数器、一个通用串行接口、内部和外部中断、一个11通道10位ADC、一个带内部振荡器的可编程看门狗定时器，以及四种软件可选的节能模式
品牌名称: MICROCHIP(美国微芯)
商品型号: ATTINY861A-SU
商品编号: C94346
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 2.724克(g)

商品参数

商品特性

高性能、低功耗的8位AVR微控制器
先进的RISC架构 - 123条强大指令 - 大多数单时钟周期执行 - 32x8通用工作寄存器 - 完全静态操作 - 在20 MHz时最高可达20 MIPS吞吐量
高耐久性非易失性存储段 - 2/4/8 KB的系统内自编程Flash程序存储器 - 耐久性：10,000次写/擦除周期 - 128/256/512字节的系统内可编程EEPROM - 耐久性：100,000次写/擦除周期 - 128/256/512字节的内部SRAM - 数据保持：85℃下20年 / 25℃下100年 - 通过SPI端口进行系统内编程 - 用于软件安全的编程锁定
外设特性 - 一个带预分频器的8/16位定时器/计数器 - 一个带预分频器的8/10位高速定时器/计数器 - 3个带有独立输出比较寄存器的高频PwM输出 - 可编程死区时间生成器 - 10位ADC - 11个单端通道 - 16对差分ADC通道 - 15对带有可编程增益（1x, 8x, 20x, 32x）的差分ADC通道 - 片上模拟比较器 - 带有独立片上振荡器的可编程看门狗定时器 - 带启动条件检测器的通用串行接口 - 引脚变化中断和唤醒
特殊微控制器特性 - 片上debugwIRE调试系统 - 上电复位和可编程掉电检测 - 内部校准振荡器 - 外部和内部中断源 - 四种睡眠模式：低功耗空闲、ADC噪声抑制、待机和断电 - 片上温度传感器
I/O和封装 - 16个可编程I/O引脚 - 20引脚PDIP、20引脚SOIC、20引脚TSSOP和32焊盘MLF
工作电压 - 1.8 - 5.5V
速度等级 - 0 - 4 MHz @ 1.8 - 5.5V - 0 - 10 MHz @ 2.7 - 5.5V - 0 - 20 MHz @ 4.5 - 5.5V
功耗在1 MHz、1.8V、25℃时 - 活动模式：200 μA - 断电模式：0.1 μA

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(37个/管，最小起订量 1000 个)

个

起订量：1000 个37个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	8KB
	程序存储器类型	FLASH
	RAM容量	512Byte

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	16
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
