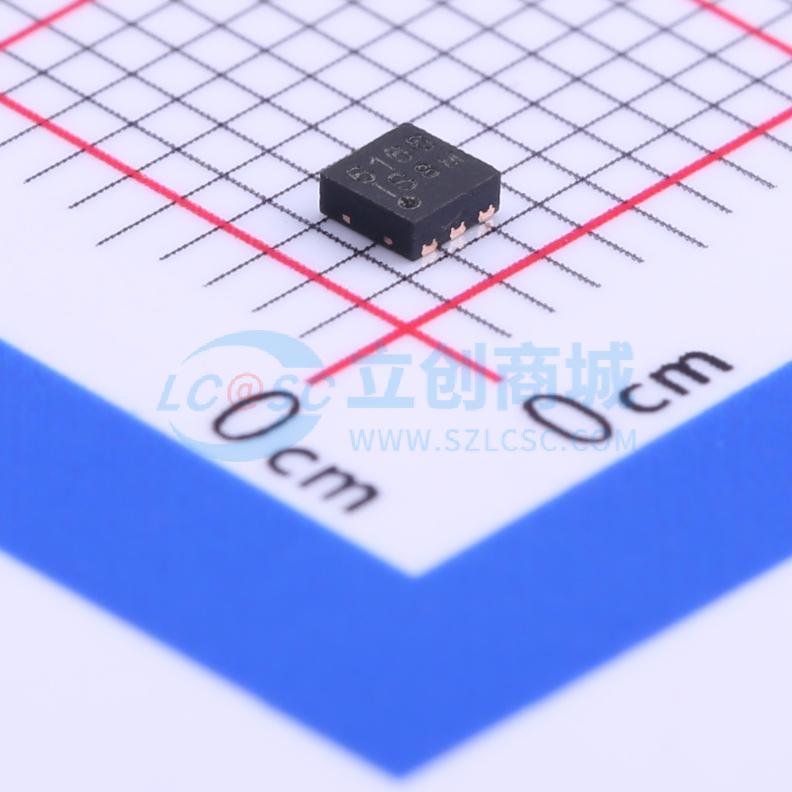

温馨提醒：图片仅供参考，商品以实物为准
XB6166IS
单节锂离子/聚合物电池保护集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种用于锂离子/聚合物电池保护的高集成解决方案。包含先进的功率MOSFET、高精度电压检测电路和延迟电路。采用超小DFN2X2-6封装，仅需一个外部组件，使其成为电池组空间有限时的理想解决方案。具备电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护等。精确的过充检测电压确保安全和充分利用充电。低待机电流在储存时消耗极少的电池电量。不仅适用于数字蜂窝电话，还适用于任何其他需要长电池寿命的锂离子和锂聚合物电池供电的信息设备。
- 品牌名称
- xysemi(赛芯微)
- 商品型号
- XB6166IS
- 商品编号
- C94310
- 商品封装
- DFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | - | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 100nA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；过充保护；过放保护；短路保护 |
商品概述
XB6166IS 是一款高集成度的单节锂离子/聚合物电池保护解决方案。该产品集成了先进的功率 MOSFET、高精度电压检测电路和延时电路。采用超小型 DFN2X2-6 封装，仅需一个外部元件，使其成为电池包有限空间内的理想选择。该器件具备电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护等。精确的过充检测电压确保充电安全且充分。低待机电流在存储时从电池消耗极少电流。该器件不仅适用于数字蜂窝电话，也适用于任何其他需要长电池寿命的锂离子和锂聚合物电池供电的信息设备。
商品特性
- 充电器反接保护
- 电池反接保护
- 集成先进的功率 MOSFET，等效导通电阻为 45mΩ
- 超小型 DFN2X2-6 封装
- 仅需一个外部电容
- 过温保护
- 过充电流保护
- 两级过流检测：过放电流与负载短路
- 充电器检测功能
- 0V 电池充电功能
- 内部生成延时时间
- 高精度电压检测
- 低电流消耗：工作模式典型值 2.8μA，掉电模式典型值 0.1μA
- 符合 RoHS 标准且无铅
应用领域
- 单节锂离子电池包
- 锂聚合物电池包
