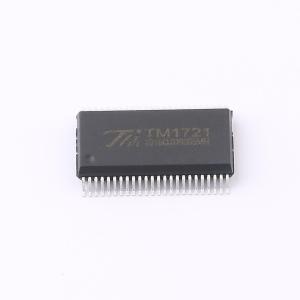

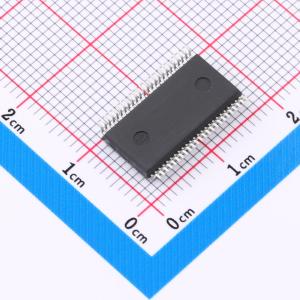

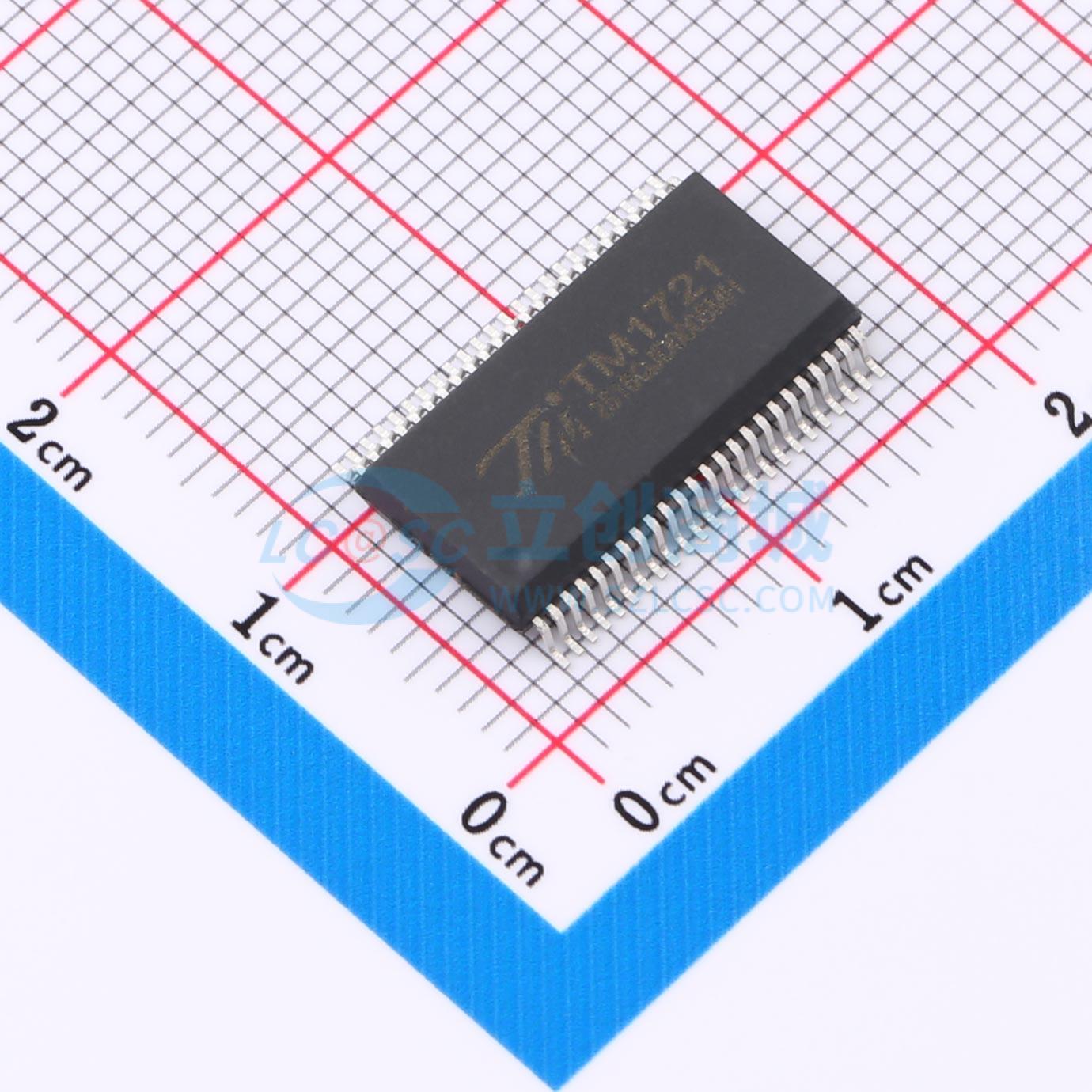

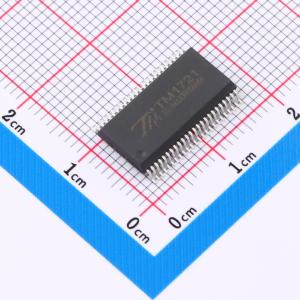

TM1721
TM1721(TM0607)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带6x4键盘扫描接口的液晶LCD驱动控制芯片
- 品牌名称
- TM(天微)
- 商品型号
- TM1721
- 商品编号
- C94297
- 商品封装
- SSOP-48-300mil
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 偏压 | 1/3 |
| 属性 | 参数值 | |
|---|---|---|
| 显示配置(位) | 32x4 bit | |
| 频率 | 128kHz |
商品概述
TM1721是一种带键盘扫描接口的LCD驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LCD驱动、键盘扫描、幻彩背光驱动等电路。本产品性能优良，质量可靠，无须更改解码板底层指令，与现有3通讯口LED驱动IC的指令集完全兼容。现有的支持LED显示的解码板可以直接外接LCD显示前面板，不需要外加单片机进行按键扫描（或通过解码板扫描按键），不需要另外用HT6221作按键扫描。同时支持PWM背光驱动和SW普通输入扩展口。主要应用于VCR、VCD、DVD及家庭影院等产品的显示屏驱动。
商品特性
- 采用低功耗CMOS工艺
- 32X4点LCD驱动
- 6X4按键输入
- 4路LED驱动，具有64级PWM，可用于LCD幻彩背光驱动
- 4通用输入口，可连接拨轮式电子编码开关
- 1/3LCD驱动偏压
- LCD工作电压可调
- 串行接口（CLK，STB，DIO）
- 振荡方式：内置RC振荡
- 封装形式：SSOP48,LQFP48
应用领域
- VCR
- VCD
- DVD
- 家庭影院
