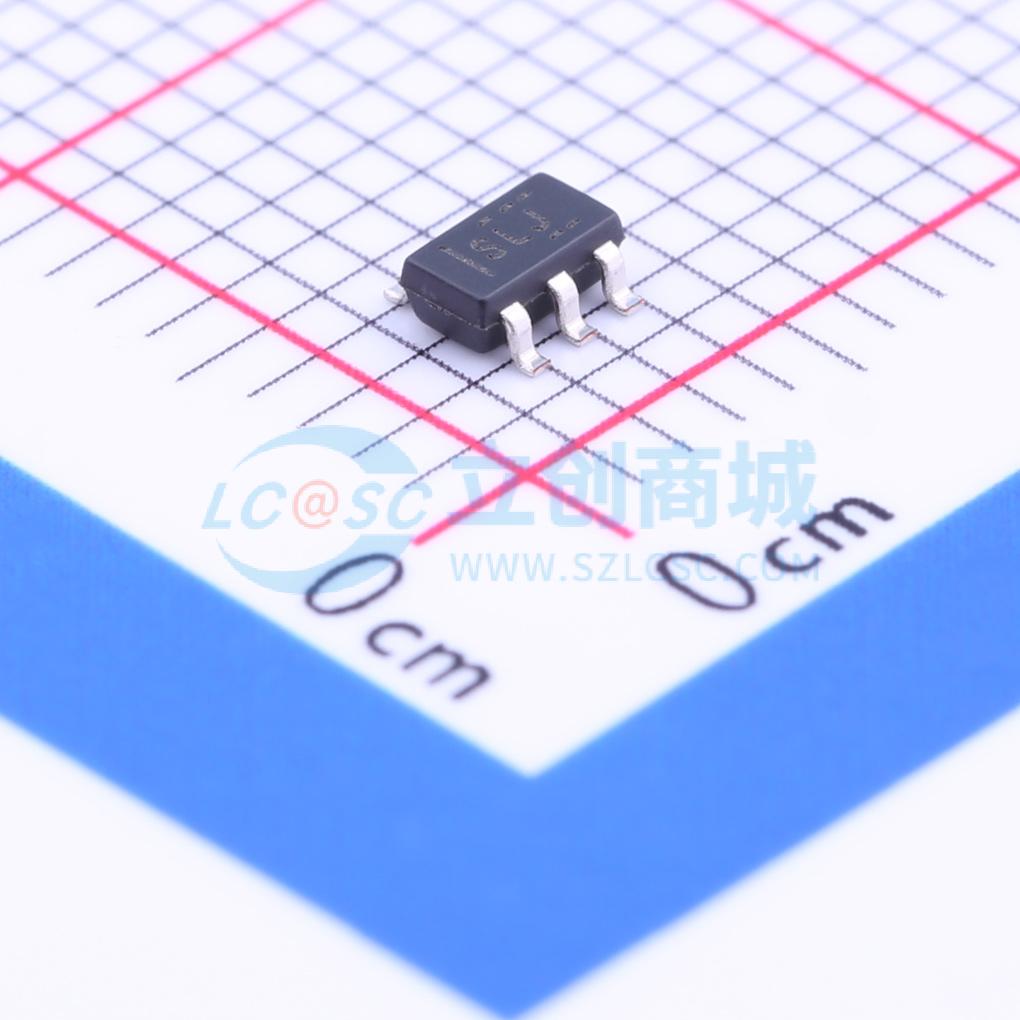

温馨提醒：图片仅供参考，商品以实物为准

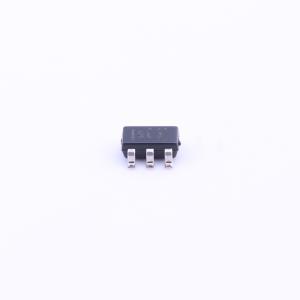

TPS70933QDBVRQ1

具有反向电流保护功能的汽车类 150mA、30V、超低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS709-Q1 具有反向电流保护的汽车用 150mA、30V 超低 IQ、宽输入 LDO
品牌名称: TI(德州仪器)
商品型号: TPS70933QDBVRQ1
商品编号: C90991
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS709-Q1系列线性稳压器是超低静态电流器件，专为对电源敏感的应用而设计。精密带隙和误差放大器可在全温度范围内提供±2%的精度。仅1 μA的静态电流使这些器件成为电池供电、始终开启且在空闲状态下功耗极低的系统的理想解决方案。这些器件具备热关断、限流和反向电流保护功能，以增强安全性。通过将EN引脚拉低，可使这些稳压器进入关断模式。此模式下的关断电流典型值低至150 nA。 TPS709-Q1系列采用WSON-6和SOT-23-5封装。

商品特性

符合汽车应用要求
通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40°C至125°C
器件HBM ESD分类等级为2级
器件CDM ESD分类等级为C4B级
输入电压范围：2.7 V至30 V
超低静态电流IQ：1 μA
反向电流保护
低关断电流ISHUTDOWN：150 nA
支持200 mA峰值输出
全温度范围内精度为±2%
提供1.2 V至6.5 V的固定输出电压选项
热关断和过流保护
封装：SOT-23-5、WSON-6

应用领域

汽车
信息娱乐系统
车身控制模块
导航系统
微控制器备用电源

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	30V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	80dB@(10Hz)
	压差	975mV@(150mA)

	属性	参数值
	静态电流(Iq)	1uA
	噪声	190uVrms
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
