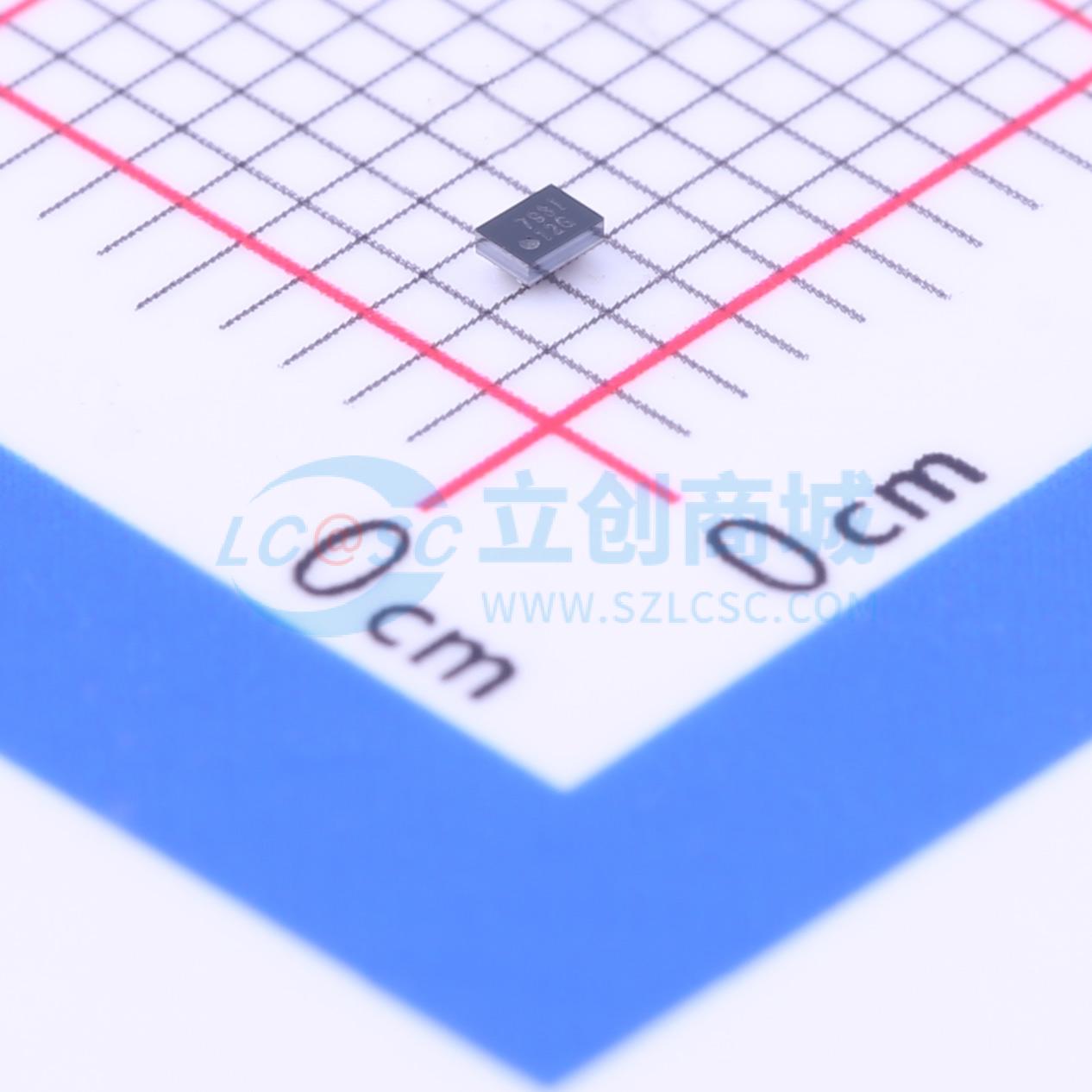

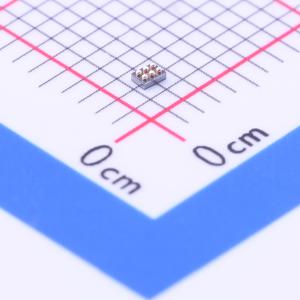

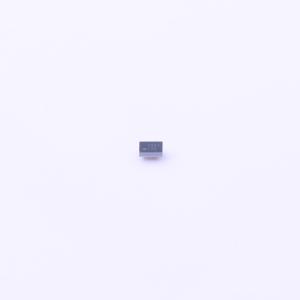

TPS61099YFFR

TPS61099x超低静态电流同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61099x是一款超低静态电流为1uA的同步升压转换器,适用于由碱性电池、NiMH充电电池、Li-Mn电池或锂离子充电电池供电的产品。该器件在轻载条件下的高效运行对于延长电池使用寿命至关重要。该器件采用迟滞控制拓扑,可在静态电流最低的情况下实现最高效率。该器件在轻载条件下仅消耗1uA静态电流；当负载为10uA时,使用固定输出电压版本可实现高达75%的效率。该器件在3.3V至5V转换过程中的输出电流高达300mA,在200mA负载条件下可实现高达93%的效率。
品牌名称: TI(德州仪器)
商品型号: TPS61099YFFR
商品编号: C91091
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

TPS61099x 是一款超低静态电流为 1μA 的同步升压转换器。该器件设计用于由碱性电池、NiMH 充电电池、Li - Mn 电池或锂离子充电电池供电的产品，其在轻载条件下的高效运行对于延长电池使用寿命至关重要。 TPS61099x 升压转换器采用迟滞控制拓扑，可在静态电流最低的情况下实现最高效率。该器件在轻载条件下仅消耗 1μA 静态电流；当负载为 10μA 时，使用固定输出电压版本可实现高达 75% 的效率。该器件在 3.3V 至 5V 转换过程中的输出电流高达 300mA ，在 200mA 负载条件下可实现高达 93% 的效率。 TPS61099x 还可为不同应用提供降压模式和直通模式。在降压模式下，即使输入电压高于输出电压，输出电压仍可调节为目标值。在直通模式下，输出电压随着输入电压发生变化。当 VIN > VOUT + 0.3V 时，TPS61099x 退出降压模式并转入直通模式。 TPS61099x 在禁用状态下能够将负载与输入电源断开，真正实现关断，从而降低电流消耗。 TPS61099x 具有可调节输出电压版本和固定输出电压版本。该器件采用 6 焊球 1.23mm×0.88mm WCSP 封装。

商品特性

600nA 超低 I₀ 流入 VOUT 引脚
400nA 超低 IQ 流入 VIN 引脚
工作输入电压范围为 0.7V 至 5.5V
可调节输出电压范围为 1.8V 至 5.5V
提供固定输出电压版本
最小开关峰值电流限值为 0.8A
降压模式下的稳压输出电压
关断期间真正实现断开
使用固定输出电压版本时，10μA 负载条件下的效率高达 75%
在 10mA 至 300mA 负载条件下，效率高达 93%
6 焊球 1.23mm×0.88mm 晶圆级芯片封装(WCSP) 封装

应用领域

存储器
液晶显示屏(LCD) 偏置
光学心率监测发光二极管(LED) 偏置
可穿戴设备
低功耗无线应用
便携式产品
电池供电系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交41单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	700mV~5.5V
	输出电压	1.8V~5.5V
	输出电流	-
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1.1uA
	开关管(内置/外置)	-
	输出类型	可调
