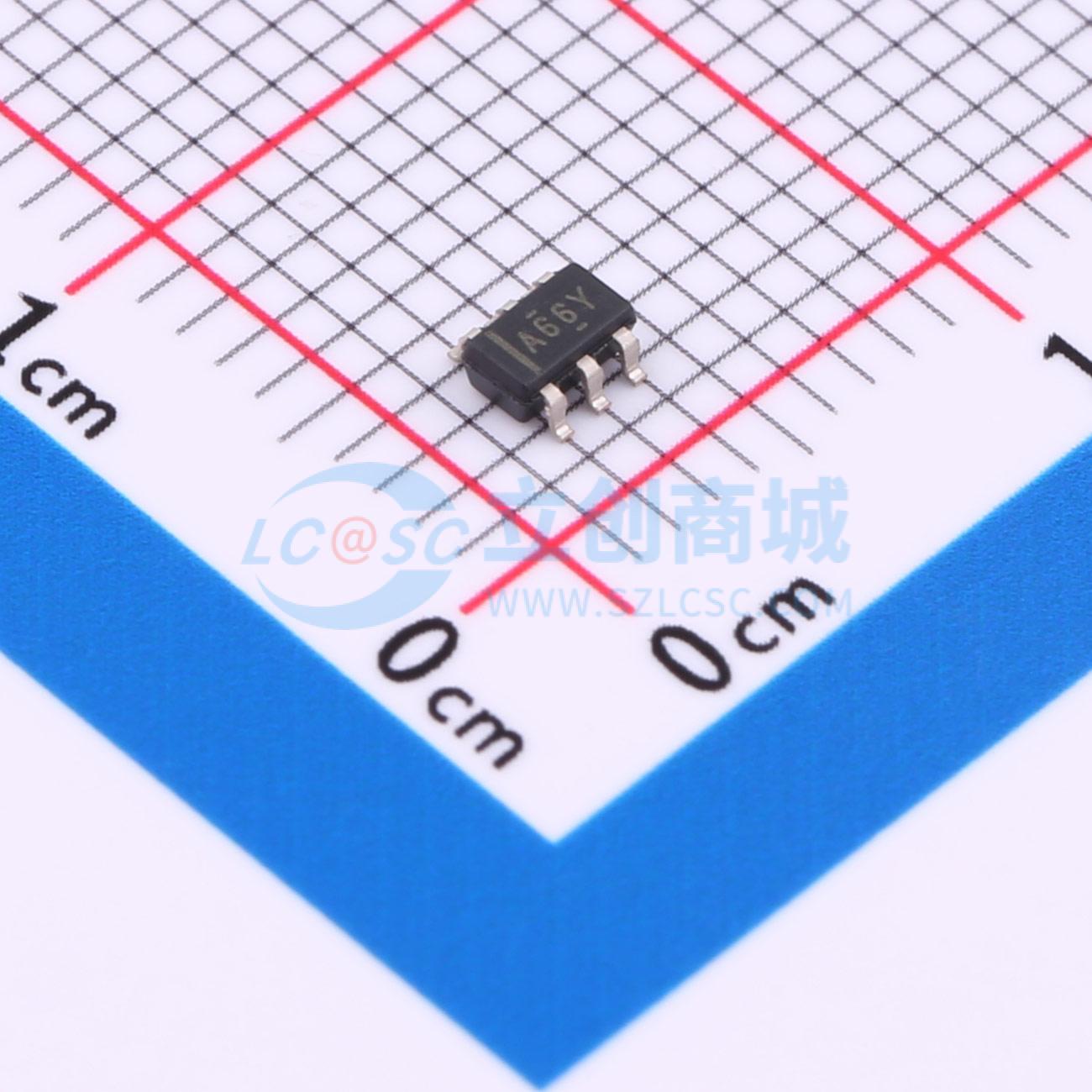

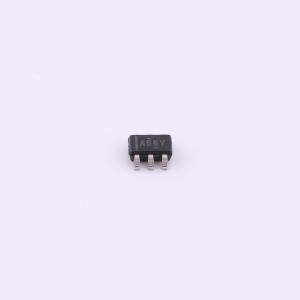

ADS7866IDBVR

ADS7866/67/68 是低功耗、小型的 12/10/8 位 A/D 转换器，均采用单极性单端输入。这些器件可在 1.6 V 至 3.6 V 单电源下工作，ADS7866 的吞吐量可达 200 KSPS。此外，在低至 1.2 V 的电源下，这些器件仍能保持至少 100 KSPS 的吞吐量。 采样、转换以及数字输出 SDO 的激活均在 CS 信号的下降沿启动。串行时钟 SCLK 用于控制转换速率并将数据移出转换器。此外，SCLK 还提供了一种机制，使数字主机处理器能够与转换器同步。这些转换器通过高速 SPI 兼容串行接口与微处理器或 DSP 连接。该器件不存在流水线延迟。 最小转换时间由串行时钟输入 SCLK 的频率决定，而 SCLK 的最大频率则分别由 ADS7866/67/68 将输入电容充电至 12/10/8 位精度所需的最小采样时间决定。最大吞吐量取决于在满足最小采样时间并使用最大 SCLK 频率时转换启动的频率。每次转换后，每个器件都会自动进入掉电模式，这样在使用最大 SCLK 频率但吞吐量降低时，每个器件都能节省功耗。 转换器的参考电压由电源内部提供。因此，这些器件的模拟输入范围为 0 V 至 VDD。 这些器件采用 6 引脚 SOT - 23 封装，工作温度范围为工业级的 -40°C 至 85°C。

• 单 1.2 V 至 3.6 V 电源供电
• 高吞吐量
  • 当 VDD ≥ 1.6 V 时，12/10/8 位分别为 200/240/280 KSPS
  • 当 VDD ≥ 1.2 V 时，12/10/8 位分别为 100/120/140 KSPS
• 12 位 NMC（ADS7866）时，积分非线性误差为 ±1.5 LSB
• 在 fIN = 30 kHz 时，信噪比为 71 dB，总谐波失真为 -83 dB（ADS7866）
• 与 SCLK 同步转换
• SPI 兼容串行接口
• 无流水线延迟
• 低功耗
  • 在 200 KSPS、VDD = 3.6 V 时，典型功耗为 1.39 mW
  • 在 200 KSPS、VDD = 1.6 V 时，典型功耗为 0.39 mW
  • 在 100 KSPS、VDD = 1.2 V 时，典型功耗为 0.22 mW
• 自动掉电：典型值为 8 nA，最大值为 300 nA
• 0 V 至 VDD 单极性输入范围
• 6 引脚 SOT - 23 封装

• 电池供电系统
• 隔离式数据采集
• 医疗仪器
• 便携式通信
• 便携式数据采集系统
• 自动测试设备
