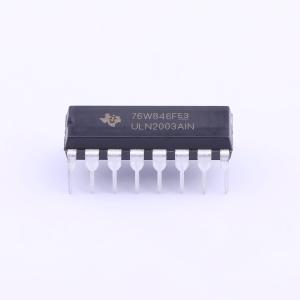

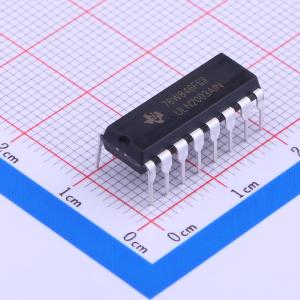

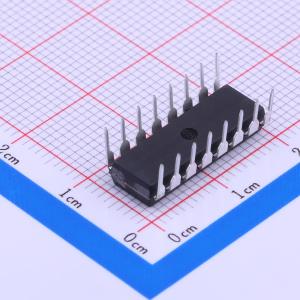

ULN2003AIN

ULN2003AIN 停产

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ULN2003AI 高电压、大电流达林顿晶体管阵列
品牌名称: TI(德州仪器)
商品型号: ULN2003AIN
商品编号: C90838
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1.9克(g)

商品参数

商品概述

ULN200x、ULQ200x 是高电压大电流达林顿晶体管阵列，每款器件均由7个NPN达林顿对组成，达林顿对带有用于开关感性负载的共阴极钳位二极管，具备高压输出特性。单个达林顿对的集电极电流额定值为500mA，将达林顿对并联可实现更大输出电流。不同型号适配不同输入场景：ULN2002A 专门设计适配14V至25V PMOS器件，每个输入端带有串联齐纳二极管和电阻，可将输入电流控制在安全范围内；ULx2003A 每个达林顿对带有2.7kΩ串联基极电阻，可直接与TTL或5V CMOS器件配合使用；ULx2004A 带有10.5kΩ串联基极电阻，可直接适配使用6V至15V电源电压的CMOS器件，所需输入电流低于ULx2003A，所需输入电压低于ULN2002A。

商品特性

单路输出额定集电极电流500mA
输出电压可达50V
集成输出钳位二极管
输入可兼容各类逻辑
达林顿对并联可实现更大输出电流
ULN2002A输入端集成串联齐纳二极管和电阻，可将输入电流控制在安全范围
ULx2003A内置2.7kΩ串联基极电阻，可直接配合TTL或5V CMOS器件工作
ULx2004A内置10.5kΩ串联基极电阻，可直接配合6V~15V电源的CMOS器件工作，输入电流更低，所需输入电压更小

应用领域

继电器驱动器
步进电机、有刷直流电机驱动器
灯驱动器
LED和气体放电元件显示屏驱动器
线路驱动器
逻辑缓冲器
电锤驱动器

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	七路
	集射极击穿电压(Vceo)	50V
	集电极电流(Ic)	500mA
	最大输入电压(VI)	30V
	工作温度	-40℃~+105℃
	集电极漏电流(Icex)	50uA

	属性	参数值
	集射极饱和电压(VCE(sat))	1.2V
	输入电流(on)	0.93mA
	输入电流(off)	65uA
	正向压降(Vf)	1.7V
	反向电流(Ir)	50uA
	输入电容(Ci)	15pF
	类型	BJT
