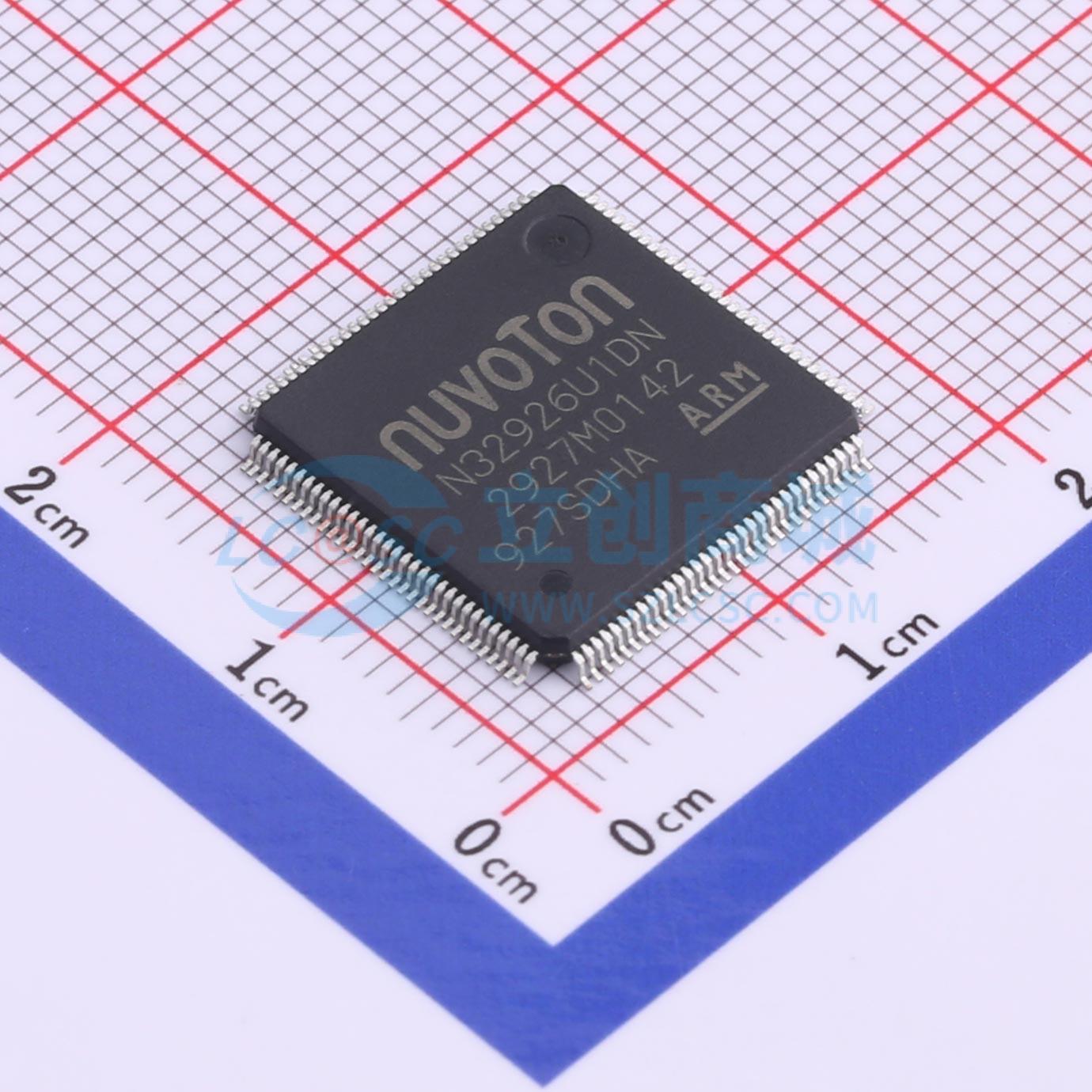

温馨提醒：图片仅供参考，商品以实物为准
N32926U1DN
N32926U1DN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N32926U1DN是新唐公司出品的ARM926内核SOC，在QFP128的封装内集成了64MB DDR2，集成了H.264 编解码器.
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- N32926U1DN
- 商品编号
- C93158
- 商品封装
- LQFP-128(14x14)
- 包装方式
- 托盘
- 商品毛重
- 3.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | - | |
| CPU最大主频 | 240MHz | |
| I/O数量 | 80 |
| 属性 | 参数值 | |
|---|---|---|
| ADC(位数) | 12bit | |
| DAC(位数) | 16bit | |
| 工作电压 | 3V~3.6V |
商品概述
N3292X 基于 ARM926EJ-S CPU 核心构建，并集成了视频编解码器（H.264）、以太网 MAC、JPEG 编解码器、CMOS 传感器接口、32通道 SPU（声音处理单元）、ADC、DAC 和 TV 编码器，以在各种应用需求中节省 BOM 成本。ARM926 240MHz、DDR2、H.264 编解码器、AAC 加速器、SDIO 主控制器以及 USB2.0 HS 主机/设备的组合使 N3292X 成为视频/音频流设备的最佳选择。
N3292X 的最大分辨率是 TV 输出的 D1（720X480）和 TFT LCD 面板的 1024X768。随着视频流分辨率的日益流行，H.264 在带宽有限的应用中是最适合的选择，它需要较小的数据速率来实现高分辨率视频。N3292X 在成本/性能方面设计良好，适用于广泛使用 Wi-Fi、以太网或专有 RF 的视频/音频流市场。对于 2.4GHz 专有应用，硬件 CRC 生成器和校验引擎将卸载 CPU 负载以节省功耗。此外，硬件信道编码引擎，包括扰码器、交织器、Reed-Solomon 外部编解码器和卷积内部编解码器引擎，用于在拥挤的 2.4GHz ISM 频段环境中提供更可靠的无线视频/音频数据流。
为了降低系统复杂性并减少 BOM 成本，N3292X 还提供了多种 MCP（多芯片封装）选项。32MbX16 或 16MbX16 DDR2 堆叠在 MCP 内部，以确保更高的性能并最小化系统设计工作，如 EMI、噪声耦合。通过采用 2 层 PCB 并消除阻尼电阻、EMI 防护组件，可以减少总 BOM 成本，并节省板空间。
应用领域
- 网络相机
- 智能手机/平板电脑配件
- 视频婴儿监视器
- 人机界面
- 家用电器
- 广告
