温馨提醒:图片仅供参考,商品以实物为准

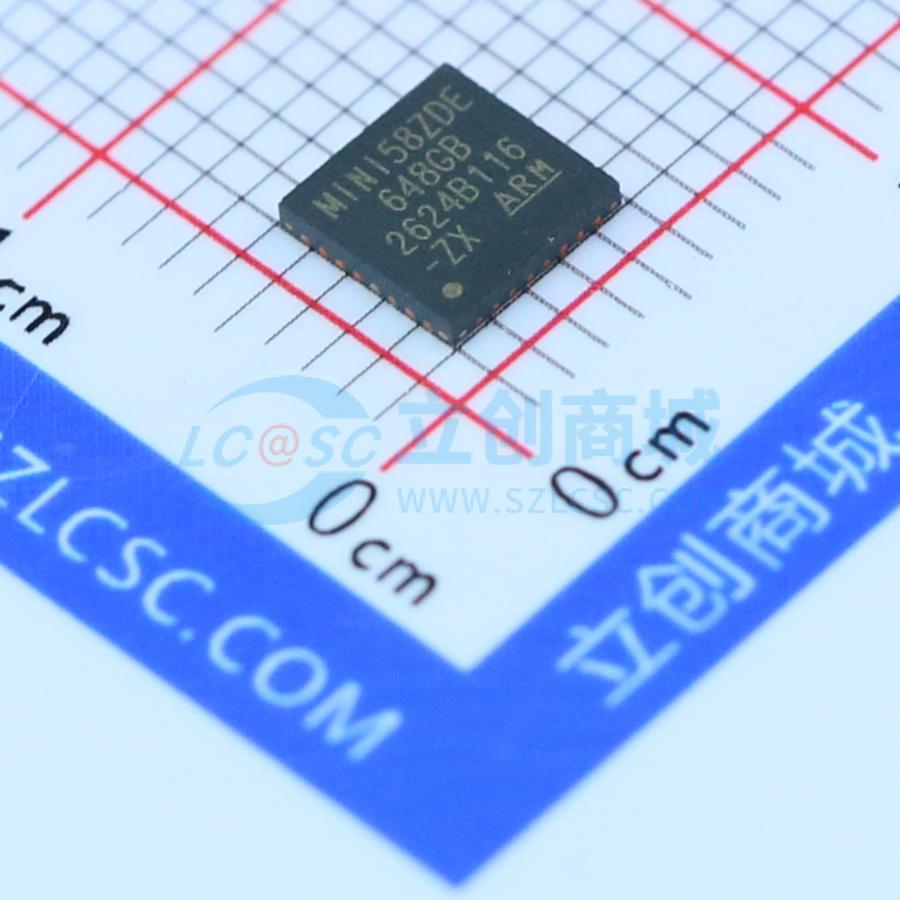

MINI58ZDE

“SMT扩展库”
嘉立创SMT补贴
内地(含税价)
1+:

¥8.77 / 个

100+:

¥8.04 / 个 (折合1托盘3939.6元)

嘉立创贴片惊喜价格 立即查看>>
江苏仓库存: 12 广东仓库存: 59 广东SMT仓库存:79 近期成交:7单
库存地点:
内地
内地交货!
490个/托盘
购买数量:
托盘
托盘
总额: ¥0
已优惠¥0元!
按整包装: 托盘(1托盘有个)
NUVOTON(新唐)
品  牌: NUVOTON(新唐)
厂家型号: MINI58ZDE

单击复制

商品编号: C96328

单击复制

封装: QFN-32-EP(5x5)
数据手册: 下载文件
商品毛重: 1.435克(g)
包装方式: 托盘
查看套装 推荐商品 选择时请仔细核对商品参数信息
< 1 / >
< 1 / 2 >
商品介绍 数据手册PDF 如果您发现商品信息不准确, 欢迎纠错

商品介绍

50MHZ ARM Cortex-M0, 2.5-5.5V供电,模拟比较器,4KB RAM,32KB Flash,汽车级的工业温度 -40°c到+105°c
找到类似商品:20查看类似商品
属性 参数值
商品目录 单片机(MCU/MPU/SOC)
CPU内核 ARM-M0
程序存储容量 32KB
RAM总容量 4KB
GPIO端口数量 29
工作电压范围 2.5V~5.5V
CPU最大主频 50MHz
程序存储器类型 FLASH
工作温度范围 -40℃~+105℃
ADC(位数) 10bit
DAC(位数) -
(E)PWM(位数) 16bit
8位Timer数量 -
16位Timer数量 -
32位Timer数量 2
CAN路数 -
U(S)ART路数 2
I2C路数 2
I2S路数 -
(Q)SPI路数 1
USB通用接口 -
内部比较器
外设/功能 低电压检测;看门狗;乘法器;IrDA
通信协议 -
看门狗
RTC实时时钟 -
IrDA红外接口
低电压检测
CCP捕获/比较 -
SDIO -
DMA(直接存储器存取) -
内部振荡器

MINI58ZDE 超高性价比,是新唐用来代替8位单片机市场的。

超高的性价比:32位处理器,50MHZ ARM Cortex-M0内核的MCU


特点:

单时钟周期的32*32乘法器。

内置高精度RC时钟振荡器,可省掉晶振。

32位的,50MHZ ARM Cortex-M0,

2.5-5.5V供电,

模拟比较器,

4KB RAM,32KB Flash,大小可配置的DataFlash,相当于EEPROM。

汽车级的工业温度 -40°c到+105°c



关键特性 :

升级与烧写:  支持串口232或是RS485在线直接升级程序,也支持两线RS485,RS232或是TTL电平直接烧写程序。

调试与烧写:  双线SWD的ARM仿真器接口,用来调试芯片,非常节约IO商品,SWD也可以当成普通IO口用。

加密方式:   支持位加密,也支持ID软件加密(96 位 UID 与 128 位 UCID)。


内核:       ARM Cortex-M0 内核处理。

处理器主频: 50MHZ

温度等级:    汽车级的工业温度: -40°c到+105°c

工作电压:    2.5-5.5V

存储器:     4KB RAM,32KB Flash


1.  两个模拟比较器

2.  8通道 10位ADC模拟采样通道。

3.  两个Uart串口,带FIFO接收功能。( 可达 1 Mbps)

4. 一组 SPI ( 可达 36 MHz)

5.  两组 I2C ( 可达 400 kHz)

6. 内建 16 位 PWM 产生器 , 可输出 6 路 PWM 或 3 组互补配对 PWM

7. 看门狗和低电压复位和欠压检测、 96 位 UID 与 128 位 UCID

8.  汽车级的工业温度 -40°c到+105°c

9.  封装QFN32(5mm*5mm),引脚间距0.5mm,易于手工焊接。

   手工焊时,采用托焊的方式,很容易焊接的,QFN32比LQFP32好焊接,并且占用的空间更小。


NuMicro® Mini58 系列为 32 位单片机,内建 ARM® Cortex®-M0 内核,最高可运行至 50MHz ,具 32K 字节 Flash 内存、 4K 字节内建 SRAM 、可配置的数据 Flash( 与程序 Flash 内存共享 ) 、 2K 独立 Flash 字节作为在线系统程序设计 (In System Programming) 用途。 NuMicro® Mini58 系列内嵌丰富通讯周边,如: I/O 界面、定时器、 UART 、 SPI 、 I2C 、 PWM 、 ADC 、看门狗和低电压复位和欠压检测、 96 位 UID 与 128 位 UCID ,使 NuMicro® Mini58 系列适用于广泛的应用。


应用领域 :

电力,汽车电子、航模电调、光模块、工业控制、数据处理等。


特性 :


  • 内核
    • ARM Cortex®-M0
    • 最高运行频率 50 MHz
    • 操作电压 : 2.5V ~ 5.5V
    • 工作温度 : -40 ~ 105 ℃
  • 内存
    • 32 KB 应用程序 Flash
    • 内嵌 4KB SRAM
    • 可配置 Data Flash
    • 支持在线系统更新 ISP (In-System Programming)
    • 支持在线电路更新 ICP (In-Circuit Programming)
    • Support IAP (In-Application Programming)
  • 模拟转数字转换器 (ADC)
    • 提供 8 通道
    • 10 位分辨率
    • 可达 300 kSPS ( 每秒采样率 )
  • 脉宽调变 (PWM)
    • 内建 16 位 PWM 产生器 , 可输出 6 路 PWM 或 3 组互补配对 PWM
    • 捕捉 ADC 功能
  • 内建两组比较器
  • 通讯接口 Connectivity
    • 一 组 SPI ( 可达 36 MHz)
    • 两组 I2C ( 可达 400 kHz)
    • 两 组 UART ( 可达 1 Mbps)
  • 时钟控制
    • 外部 4 to 24 MHz 高速晶振
    • 内部 22.1184 MHz 振荡器 (1% 精准度 25 ℃ , 5 V)

数据手册PDF

MINI58ZDE数据手册PDF下载
