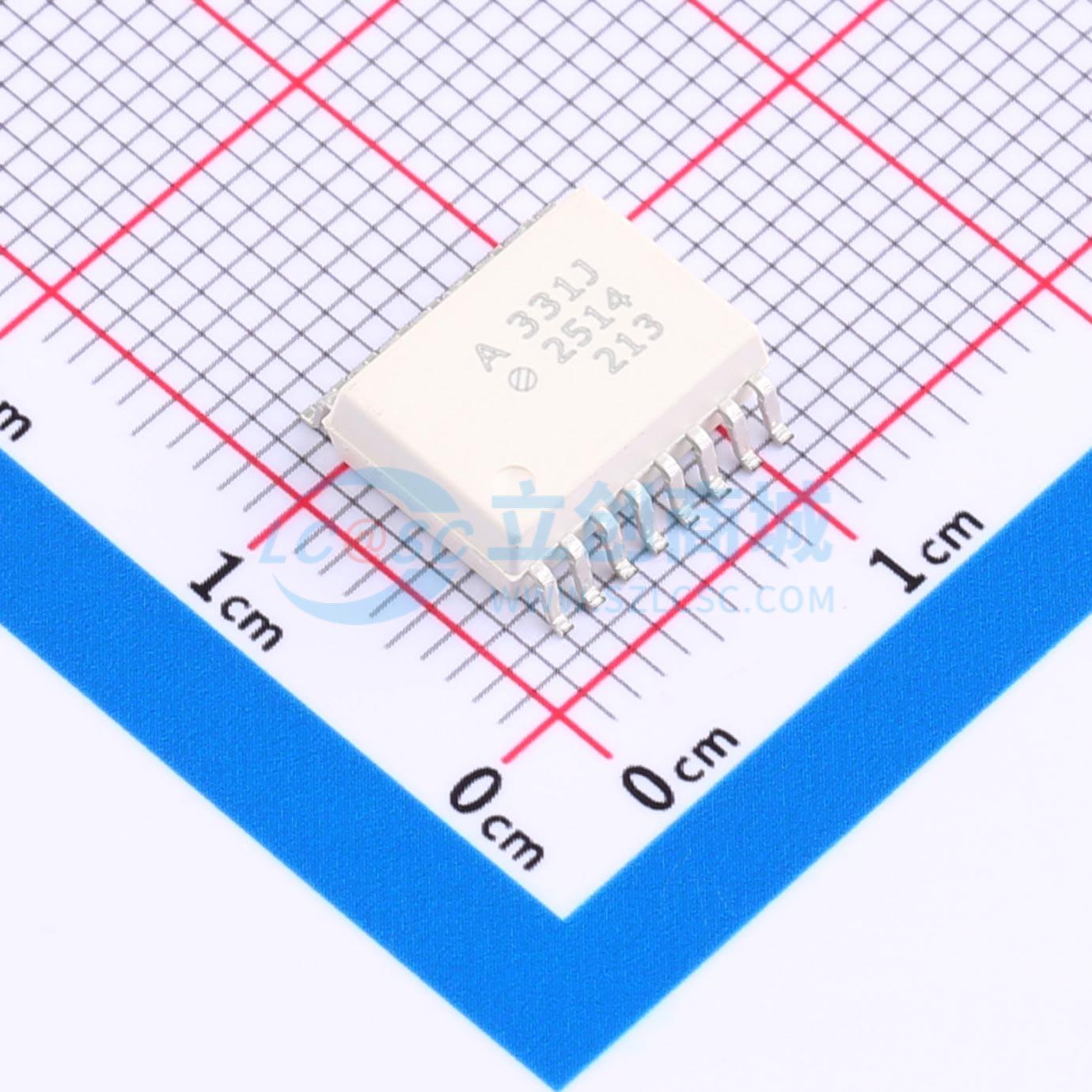

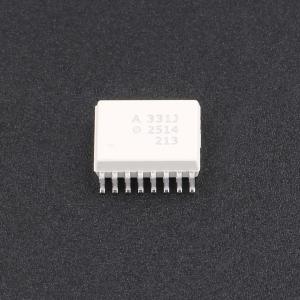

温馨提醒：图片仅供参考，商品以实物为准
ACPL-331J-500E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACPL - 331J是一款先进的、输出电流为1.5 A的易用智能栅极驱动器，它让IGBT VCE故障保护变得紧凑、经济且易于实现。诸如集成VCE检测、欠压锁定（UVLO）、IGBT“软”关断、隔离开路集电极故障反馈和有源米勒钳位等特性，提供了最大的设计灵活性和电路保护。ACPL - 331J包含一个AlGaAs LED
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-331J-500E
- 商品编号
- C93224
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 50kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 250ns | |
| 传播延迟 tpHL | 250ns | |
| 输入阈值电流(FH) | 6mA | |
| 输出电流 | 1.5A | |
| 耗散功率(Pd) | 600mW | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
