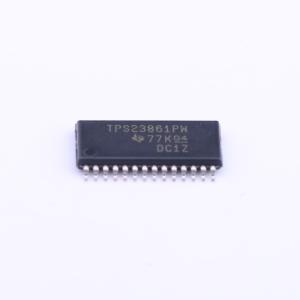

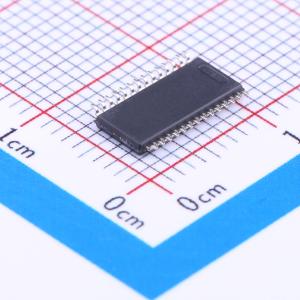

温馨提醒：图片仅供参考，商品以实物为准

TPS23861PWR

IEEE 802.3at 四端口以太网供电PSE控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS23861 具有自主模式的 2 线对、2 类、4 通道 PoE PSE
品牌名称: TI(德州仪器)
商品型号: TPS23861PWR
商品编号: C93245
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.385克(g)

商品参数

商品概述

TPS23861是一款易于使用的灵活IEEE802.3at PSE解决方案。该器件在出厂后，无需借助任何外部控制即可自动管理四个802.3at端口。 TPS23861自动检测具有有效签名的供电器件(PD)，根据分类确定供电需求，并施加电源。支持针对类型2PD的两事件分类。TPS23861支持直流断开和外部场效应晶体管(FET)架构，从而使得设计人员能够在尺寸、效率和解决方案成本需要之间作出平衡。独特的引脚分配可通过逻辑分组和I²C以及电源引脚的上下清晰区分来实现2层PCB设计。这提供了同类产品中最佳的热性能、Kelvin精度和低构建成本。除了自动运行模式外，TPS23861还可通过I²C控制实现半自动模式，从而实现精确监视和智能电源管理。无论是在半自动模式还是自动模式下，都能够保证400ms TPON规范值。

商品特性

IEEE 802.3at四端口供电设备(PSE)控制器
自动检测、分类
自动接通和断开
高效255mΩ感测电阻器
引脚分配实现两层印刷电路板(PCB)
半自动模式 - 由I²C命令设定
连续识别和分类
符合IEEE 400ms TPON规范
快速端口关断输入
可选I²C控制和监控
-40°C至125°C温度范围
9.8mm×6.6mm TSSOP 28封装

应用领域

以太网交换机和路由器
监控网络视频录像机(NVR)和数字视频录像机(DVR)
住宅网关
以太网供电(PoE)直通系统
无线回程

优惠活动

9.8折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交49单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	支持PoE标准	IEEE 802.3 at(PoE+)
	最大功率	25.5W
	通道数	4

	属性	参数值
	芯片工作电压	3.3V
	输入电压(VPWR)	44V~57V
	特性	过流保护
	工作温度	-40℃~+85℃
